¡ DIVERSIÓN! CAJA de interruptor de la luz (27 / 40 paso)

Paso 27: Los cables del interruptor grande

Nota: el DPDT toggle switches con cables marrones conectados al par de contactos a un lado del interruptor morados cables en los contactos de polo y gris cables conectados al par de contactos al otro lado del interruptor. En este paso se suelda todos los cables de la palanca grande a la placa de circuito. Ver la imagen de cada paso.

1) identificar los dos cables marrones provenientes del gran interruptor. Soldar los cables a la placa de circuito como se muestra.
2) identificar los dos cables violetas desde el gran interruptor. Soldar los cables a la placa de circuito como se muestra.
3) identificar los dos cables grises provenientes del gran interruptor. Soldar los cables a la placa de circuito como se muestra.

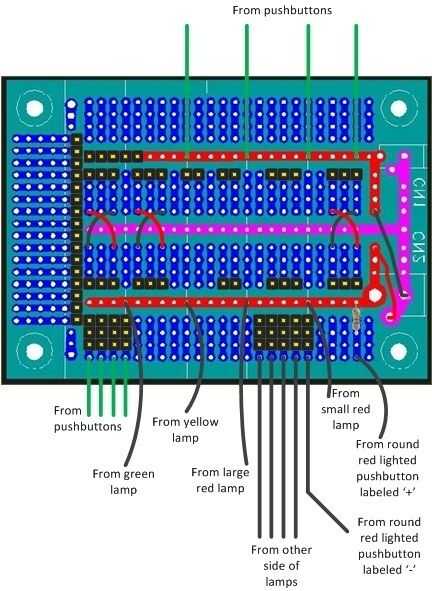

Mismo cuadro para 26, 27 y 28 los pasos
