¡ DIVERSIÓN! CAJA de interruptor de la luz (35 / 40 paso)

Paso 35: Añadir puentes de alterna momentáneo

Nota: conectar los puentes en este y los siguientes pasos es cómo se "programa" la caja. Se puede volver a programar más tarde cambiando cómo se hacen las conexiones. Las instrucciones de conexión sugerido deben proporcionar algo de diversión resultados, pero usted no necesita adherirse a ellos exactamente. Sólo tener en cuenta lo siguiente:
* Cada lámpara es hardwired voltaje positivo de las baterías; Les luz al ofrecer un camino a la tierra (la conexión de tensión negativa) a través de los botones e interruptores.
* Es mejor asegurarse de que cada interruptor, botón y lámpara se utilizan de alguna manera.
* Necesita conexión momentánea al menos una en cada circuito. De lo contrario podría dejar una lámpara en forma indefinida y ejecutar la batería.
* Ruta de conexiones a través de interruptores además de botones/alterna momentáneo para cambiar el funcionamiento de un circuito.

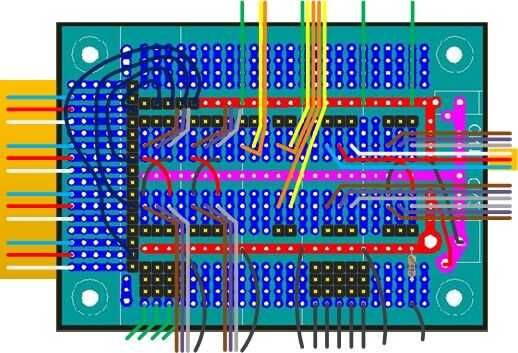

Nota 2: ver la imagen de cada paso. He quitado las etiquetas en la imagen para todas las conexiones hasta la fecha, para tratar de simplificar el diagrama. Sólo los puentes para este paso se mostrará para cada paso.

1) conectar cuatro cables puente en el lado izquierdo del tablero del circuito a los pines de encabezado que se conectan a los cuatro cables rojos de los interruptores de palanca DPDT momentáneos.
2) Conecte el otro extremo de cada uno de los cables de cuatro puente a uno de los pines de cabezal disponible en el bus de tierra. Esto le dará un camino a tierra a través de cada uno de los interruptores DPDT momentáneos.
