¡ DIVERSIÓN! CAJA de interruptor de la luz (37 / 40 paso)

Paso 37: Puentes para los botones

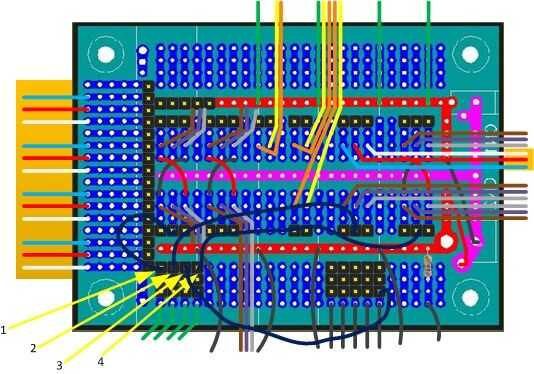

Nota: ver la imagen de cada paso. He quitado las etiquetas en la imagen para todas las conexiones hasta la fecha, para tratar de simplificar el diagrama. Sólo los puentes para este paso se mostrará para cada paso. Porque está un poco confuso, cada conexión se etiqueta con el paso asociado a continuación.

1) Conecte un cable de puente desde la posición 1, que se muestra en la imagen para el pin header conectar al púrpura menor que conduce al interruptor de palanca DPDT azul.

2) Conecte un cable de puente desde la posición 2 que se muestra en la ilustración de uno de los pasadores de cabecera conectar al púrpura que conduce al pequeño rojo interruptor SPDT.

3) Conecte un cable de puente desde la posición 3 que se muestra en la ilustración de uno de los pasadores de cabecera conectar al cable negro que lleva a la gran luz roja.

4) Conecte un cable de puente desde posición 4 que se muestra en la ilustración de uno de los pasadores de cabecera conectar al púrpura que lleva al gran interruptor.
