¡ DIVERSIÓN! CAJA de interruptor de la luz (38 / 40 paso)

Paso 38: Puentes de cabeceras superiores restantes

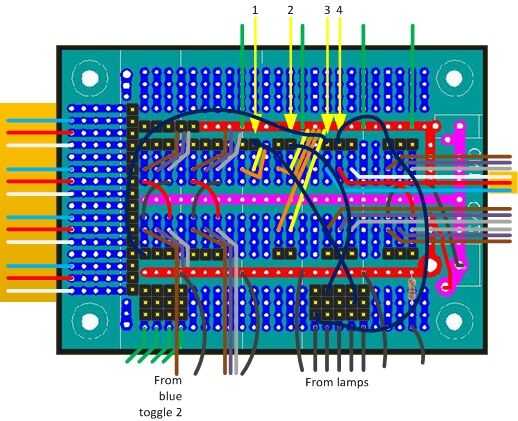

Nota: ver la imagen de cada paso. He quitado las etiquetas en la imagen para todas las conexiones hasta la fecha, para tratar de simplificar el diagrama. Sólo los puentes para este paso se mostrará para cada paso. Porque está un poco confuso, cada conexión se etiqueta con el paso asociado a continuación.

1) Conecte un cable de puente desde la posición 1, que se muestra en la imagen para el pin de cabecera conectar a uno de los cables negros que conduce a las lámparas.
2) Conecte un cable de puente desde la posición 2 que se muestra en la imagen para el pin de cabecera conecta a otro de los cables negros que conduce a las lámparas.
3) Conecte un cable de puente desde la posición 3 que se muestra en la ilustración de uno de los pasadores de cabecera conectar al cable negro que lleva a la gran luz roja.
4) Conecte un cable de puente desde la posición 4 que se muestra en la imagen para el pin de cabecera conectando a un tercero, uno de los cables negros que conduce a las lámparas.

P.D. Por ahora usted probablemente es saltando de su asiento.
Saltando para la alegría.
Tantos puentes...
