Paso 1: Hardware

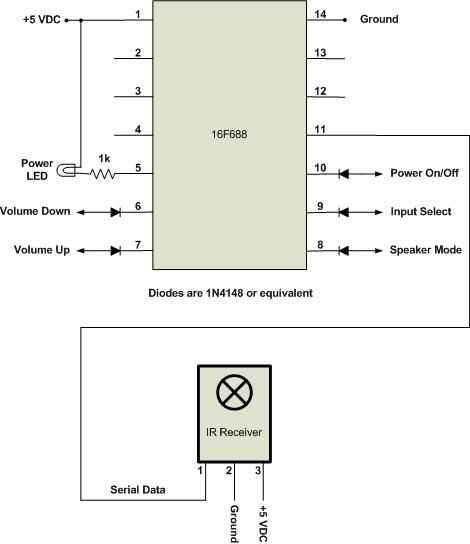

En el episodio 2 construimos un IR descifrar circuito utiliza un receptor IR simple, barato, 3 pines. Ese circuito estaba conectado a un módulo del LCD 1602 así que podríamos ver los códigos de varios mandos a distancia. En este episodio con la pantalla y cambiar de un PIC 12F683 a un 16F688 para tener suficientes pines I/O para conectar a los diferentes interruptores en la caja del amplificador.
Los interruptores dentro de la caja del amplificador son de contacto momentáneo normalmente abierto y proporcionan una conexión a tierra cuando está cerrado. Es bastante típico en los controles del panel frontal para diversas piezas de la electrónica. También típico es que la conexión desde el interruptor a la tarjeta controladora tiene un tirón para arriba del resistor. Es lo que encontré, así que me olvide de aislar mi circuito de PIC del circuito amplificador de la caja utilizando un diodo en cada línea de control. La caja del amplificador utiliza un microprocesador que está a cargo de + 5VDC, por lo que pude aprovechar como bien y eliminar la necesidad de un suministro eléctrico separado para el PIC.
