Paso 1: NEC IR transmisión formato

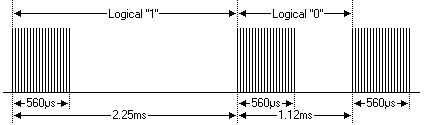

En el episodio 2 que vieron el IR recibir formato que sale del receptor de infrarrojos de 3 pines. Como se puede ver arriba, el formato de transmisión es básicamente la inversa de esa onda. La otra diferencia clave (también mostrada arriba) es que la parte positiva de la forma de onda está llenos de impulsos (aka: una frecuencia de portadora). En el caso del formato de NEC, la frecuencia portadora se centra alrededor de 38 kHz. Eso es lo que busca el módulo receptor de 3 pines al descifrar la transmisión. Las partes bajas de la forma de onda son básicamente un tiempo apagado el LED IR. En otras palabras, no hay impulsos están siendo transmitidos. El término para este tipo de función se conoce como "sincronización de la señal". Muy simple, cuando abrimos la puerta, sale una corriente de pulsos de 38 kHz y cuando cerramos la puerta no salen pulsos. Vamos a ver en la sección de software que es fácil de implementar con el PIC. Otra cosa a la nota en la secuencia de transmisión es una explosión de pulso 560us pasado para significar el final de la transmisión (EOT).

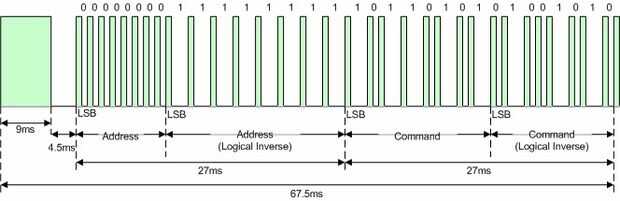

La forma de onda anterior muestra el antiguo formato de NEC donde originalmente sólo había 256 direcciones asignadas. Eso significaba que el segundo byte de datos es simplemente el inverso del primer byte. El mando a distancia (no aprendizaje) barato que detallado en el episodio 10 se adhiere a este viejo formato pero no controles más modernos. El formato más reciente permite hasta 65 direcciones de k mediante el uso de los bytes de dirección.
