Paso 2: Hardware

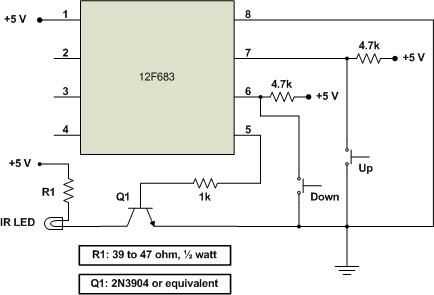

Como se ve en el esquema, el hardware es bastante simple. Sólo he añadido dos botones de contacto momentáneos, normalmente abiertos en mi prototipo pero hay tres entradas no utilizadas en el PIC que también podría ser utilizado. El LED IR que robaban de un mando a distancia roto pero son baratos si tienes que comprar uno. El controlador para el LED IR es solo un transistor para aumentar la corriente objeto de dumping a través de lo LED. Cuando miré en Internet en proyectos similares encontré una gran variedad de circuitos y comentarios sobre el ciclo de trabajo adecuado y la cantidad de corriente a lo LED. Realmente tiene que ver con cuánto gama que desee para el control remoto. Tenga en cuenta que estamos aplicando ráfagas de impulsos cortos de corriente al LED por lo que no es la misma situación como si nos estábamos encender durante largos períodos. Lo finalmente se asentaron en fue un ciclo de deber del 50% para los pulsos de 38 kHz. También quería mantener la potencia de pico por debajo de ½ vatios así en mi prototipo alambré un par de 82 ohm, resistencias ¼ watt en paralelo de R1. Originalmente usé un solo de 75 ohmios, resistencia watt ¼ y me dio un alcance máximo de unos 14 pies. Con el par paralelo de resistencias de 82 ohm (efectivamente 41 ohmios) trabajó en ese rango de doble.
