Paso 1: Hardware
A diferencia del episodio 10, el objetivo aquí era para no tener que abrir la caja para hacer modificaciones. Ya habia abierto un cuadro de modo que yo podía hacer alguna ingeniería inversa que hace más fácil entender lo que se necesita para los controles. La falta el panel de control realmente sólo tiene un interruptor on/off, un potenciómetro de control de volumen y un altavoz mono (centro). Lo que descubrí de la apertura de la caja fue que el interruptor on/off rutas realmente una tensión interna a la base de una transistor de conmutación de la energía. Que voltaje es una corriente limitada 12 voltios por lo que tenía que utilizar un pequeño relé en lugar de un transistor para el interruptor de encendido/apagado. El relé que se muestra en el diagrama pasa a ser uno que había rescatado de otra junta, pero puede utilizar uno de los pequeños azules comúnmente disponibles en línea. Si utilizas uno de esos, tenga en cuenta que es necesario un diodo inverso parcial (como un 1N400x) a través de los pines de la bobina de relé. El relé que muestro en el diagrama tiene diodo construido en.
Normalmente, los potenciómetros de control de volumen tienen secciones separadas para los canales izquierdos y derecho. En este caso, sin embargo, hay solamente un solo potenciómetro lineal. La razón es que son internos a la caja de fichas de atenuador controlado por tensión (VCA). Cada chip tiene trazados separados de audio pero las entradas de voltaje de control están conectadas juntos - lo que permite un único control. El control solo actúa como un divisor de tensión conectado entre tierra y una referencia de 5 voltios. Para nuestro circuito remoto sólo variar un voltaje de salida y enviar en la caja de la conexión que normalmente desde el limpiador de control del volumen. Hacerlo mediante el uso de la capacidad de modulación de ancho de pulso (PWM) del PIC y luego añadir un simple filtro RC para suavizar los impulsos en una tensión continua.

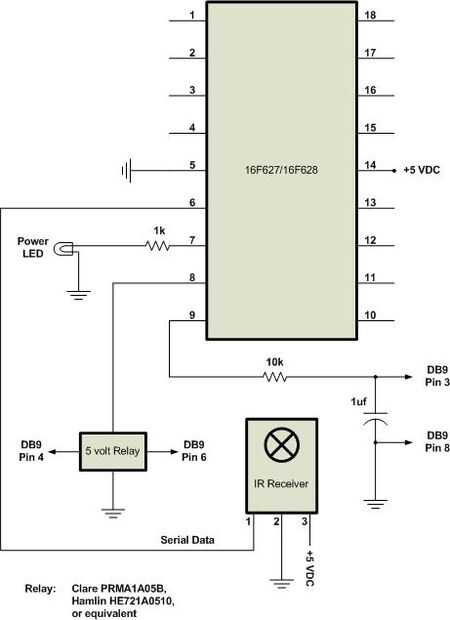

El diseño que se muestra aquí combina la capacidad PWM que se detalla en el episodio 9 con el control IR detallado en los episodios 2 y 10. Sólo necesitamos dos otras líneas de la entrada-salida por lo que parecía el 12F683 8 pines que hemos utilizado previamente sería perfecto. Por desgracia, el circuito de IR requiere el uso del pin de interrupción externa que pasa a ser el mismo pin para la salida PWM. Es por ello que el diagrama muestra el 16F627A/16F628A en lugar de otro. La única diferencia entre el 627A y el 628A es que el 627A tiene menos memoria así que cualquiera de los dos funcionará.
En el episodio 9 que no queremos filtrar los pulsos PWM porque estábamos usando para cambiar el tablero de conductor del motor permiten entrada de encendido/apagado y realmente querido los impulsos para ir al motor. En esta aplicación que tenemos que filtrar los pulsos en una tensión continua de entrada al VCA virutas. El filtrado no tiene que ser perfecto para esta aplicación y el equilibrio entre la ondulación de voltaje, tiempo de respuesta y valores de los componentes filtro. He encontrado una herramienta online muy útil que muestra un gráfico de la salida esperada dado los valores de entrada. Eligió arbitrariamente 1000 hertz y luego conectado algunos valores de RC. Los valores indicados en el esquema (10 k ohm y 1uf) son lo se establecieron en. Aquí hay un enlace a th
Si lees el Instructable donde detallo el conector DB9 pin outs para la 5650, verá que hay 5 voltios en uno de los pines. Esperemos que no te pierdas la parte donde dije que los 5 voltios y 12 voltios de la caja no pueden utilizarse para alimentar otros circuitos. Eso significa que nuestra unidad de control IR debe tener un suministro independiente de 5 voltios.
