Paso 1: Hardware
Lo que escogí por el potenciómetro digital es el MCP41xxx. El "41" la designación significa que contiene un solo potenciómetro digital. También hacen una serie de MCP42xxx que contiene un par de potenciómetros digitales. Para mi proyecto necesitaba volumen del subwoofer y control de la izquierda, derecha, así que necesita tres chips. Ellos fueron menos de $1,25 cada uno así que no hay gran cosa. La parte de "xxx" del número de pieza indica la resistencia de la escala del potenciómetro. Los que encontré disponible eran la versión k 100 que es una opción razonable para un control de volumen del amplificador.

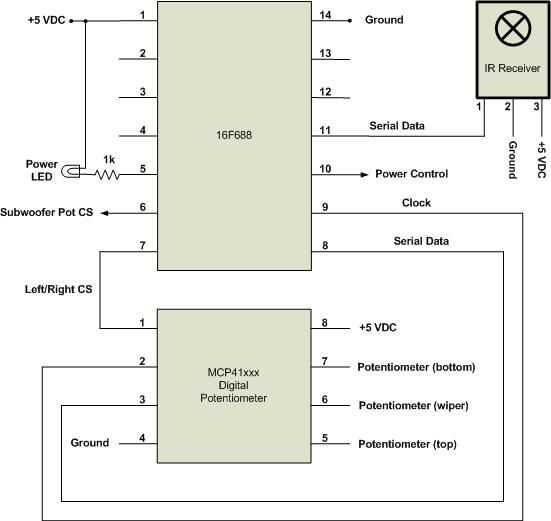

Mientras que el esquema que se muestra arriba incluye todo el material utilizado para el control de mi amplificador de homebrew, sólo que va hablando acerca de la interfaz de potenciómetro digital. Como ya he mencionado, el proyecto real utiliza tres de las ollas digitales. Los tres utilizan la misma línea de control de la PIC pero el subwoofer uno tiene una selección de chip separado (CS). Las conexiones del potenciómetro real son como estarían con un potenciómetro manual. Sólo Conecte la señal de entrada a la "cima", conectar toma de tierra en el "fondo" y el "limpiador" de la ruta al amplificador de potencia de entrada.
Curiosamente, otra aplicación para estos dispositivos es como un digital a analógico (D) convertidor. En ese caso el "top" del potenciómetro se conectaría a la fuente de voltaje de +. Si el + voltaje es 5 voltios, entonces el D/A la salida de valores con una resolución de aproximadamente 20 milivoltios. El cálculo de la resolución es simplemente: voltaje/256.
