Paso 1: Hardware

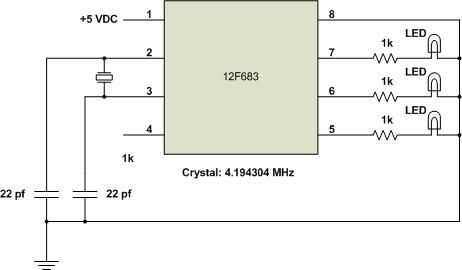

Hasta ahora, todos los proyectos PIC que he presentado han utilizado el oscilador interno. El fundamento es que nada de lo que hemos hecho hasta ahora ha sido crítico. Por lo tanto, cuando se trata de tomar la decisión de añadir piezas adicionales para un oscilador externo, determinar si es necesario un reloj más rápido de lo que está disponible internamente o si necesito algo que proporcionará una precisa del reloj en tiempo real. En el diagrama anterior, el cristal elegido parece ser una frecuencia de raro pero si se divide abajo usted encuentra que es un múltiplo binario de 1 Hz. Recibí un paquete de 10 para nada de un surtidor de China de eBay. Los condensadores de 22pf requiere también son muy baratos. En el circuito simple anterior, utilizamos el Timer1 de 16 bits del PIC para generar una frecuencia de 2 Hz. Cómo hacer y lo que hacemos con él se detallan en la sección de software.
