Paso 3: Hardware

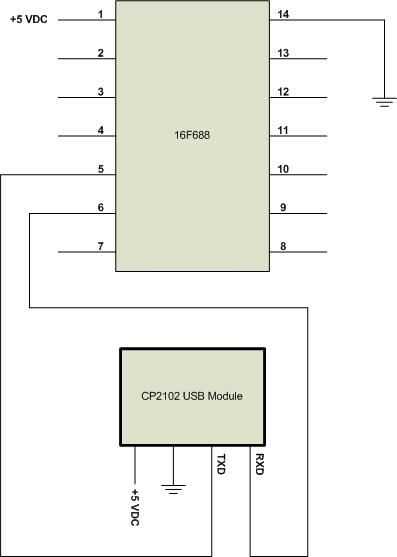

Aunque no necesitamos una foto para probar el módulo USB, el diagrama de arriba y el software de apoyo se proporcionan como un ejercicio de aprendizaje y el bloque de edificio. Como se puede ver, la salida USB de transmisión (TXD) va a la recepción de entrada (RX) del PIC y la entrada USB de recepción (RXD) va a la transmisión de salida (TX) del PIC. En efecto el PIC está actuando como el cortocircuito entre el TXD y los terminales RXD que se utilizó en el paso anterior. Esto es lo mismo que hicimos con un módulo Bluetooth en el episodio 4.
