Diversión con foto montaje - episodio 17 (5 / 5 paso)

Paso 5: Prueba de foto

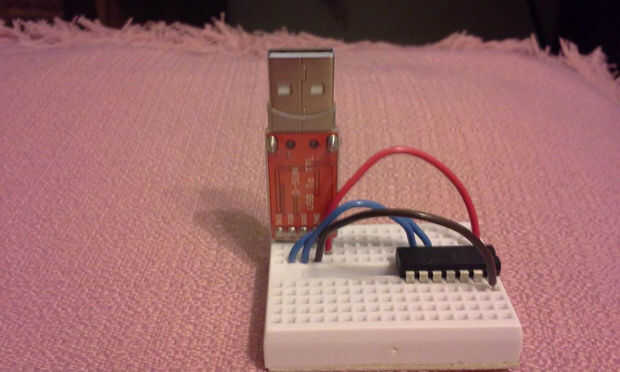

Como se puede ver en la imagen, cableado mina sobre una tabla de prototipos pequeños sólo para probarlo. Se suministra corriente para el PIC por el puerto USB. Otra vez usé plazo Tera pero esta vez que tuve que volver a configurar la velocidad del puerto serie a 115.2 kbaud. Bueno, eso es para el episodio 17 de la "Diversión con foto montaje". Estad atentos para más episodios.
