Paso 3: Conexiones de Hardware PIC

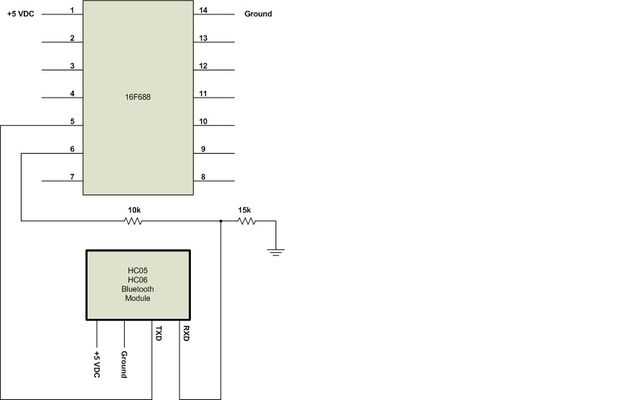

A pesar de que no necesitamos una foto para probar el módulo de Bluetooth, el diagrama de arriba y el software de apoyo son proporcionados como un ejercicio de aprendizaje y el bloque de edificio. Como se puede ver, la salida de la transmisión de Bluetooth (TXD) va a la recepción de entrada (RX) del PIC y la entrada Bluetooth de recepción (RXD) va a la transmisión de salida (TX) del PIC. En efecto el PIC está actuando como el cortocircuito entre el TXD y los terminales RXD que se utilizó en el paso anterior. ¿Por qué hacemos esto, os preguntaréis? Es porque nos introduce a una nueva área de PIC – el puerto serial asíncrono. Más fotos, que no sean las versiones de 8 pines, tienen la función de puerto serie y es una función útil. Además el módulo Bluetooth, lo he utilizado para la lectura de mensajes NMEA de un receptor GPS de serie. USB puede ser rey, pero la comunicación serial de viejo estilo no está muerto todavía.
