Paso 2: Sistema de impulsión

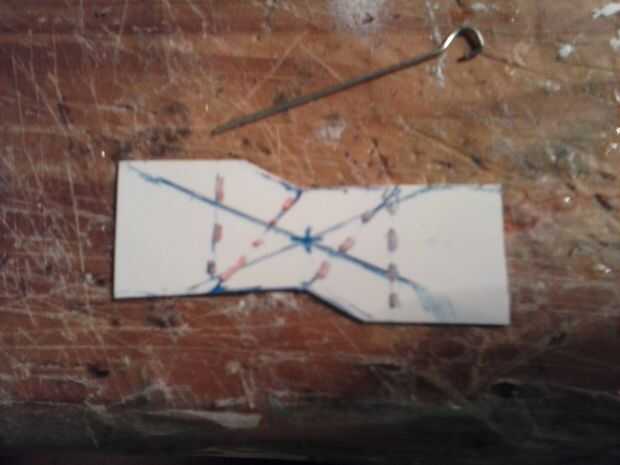

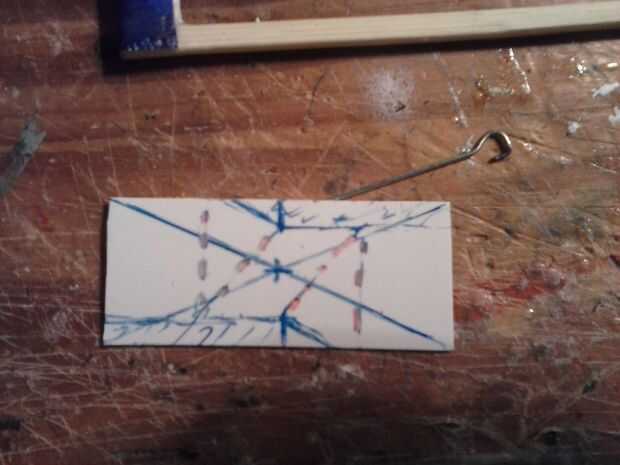

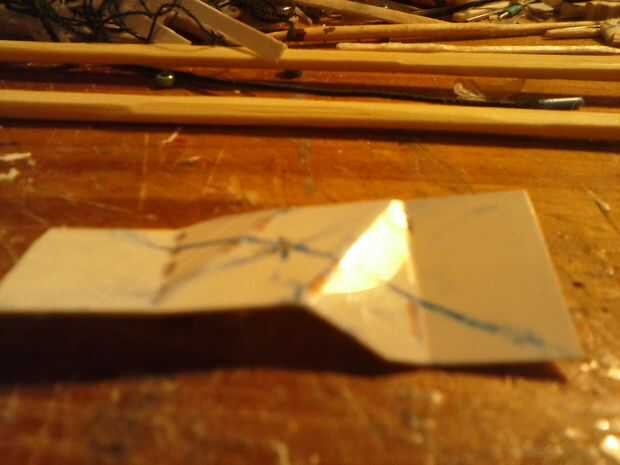

A continuación, usted necesitará hacer los cubos de rotor de imagen especular 2. Para esto, utilizará ese plástico de un contenedor. Cortar 2 rectángulos de él (mina eran ambos 15 x 4 mm) y determinar el punto quitaban de ambos mediante la elaboración de 2 líneas de esquina a esquina y su intersección es el punto que necesita. Un agujero a través de este punto del pinchazo. [Véase el cuadro 2 ver cómo llegué a este punto y aproximadamente donde serán otras líneas] Lo mejor que puedo decirles acerca de cómo encontrar donde estarán las nuevas líneas es mirar fotos 2-6 y copiar. (En este modelo corté 2 tiras de cada uno pero que no es necesario).
He incluido un modelo 3D de Google Sketchup que contiene eje superior e inferior, que hace entender el siguiente paso un poco más simple.

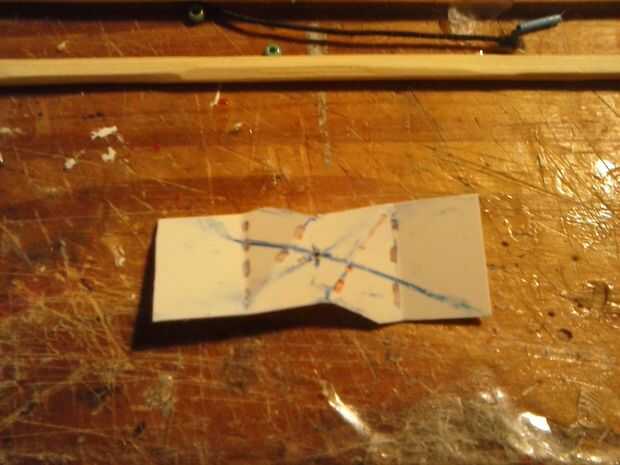

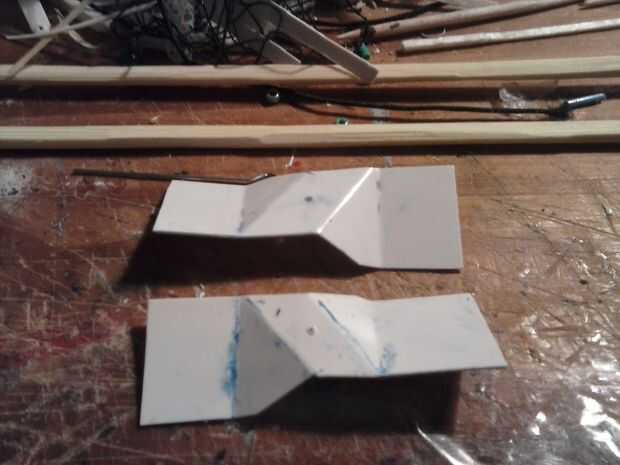

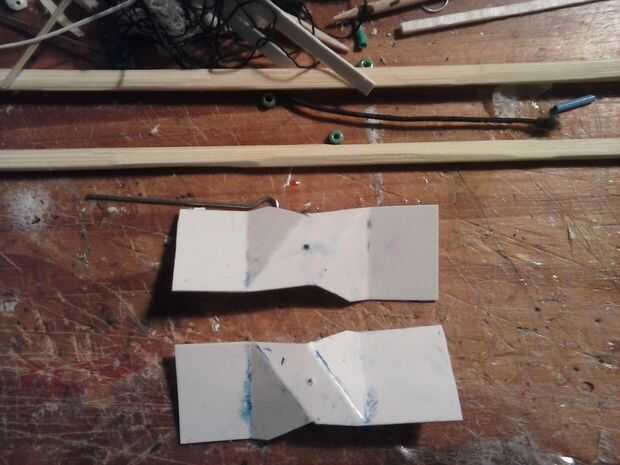

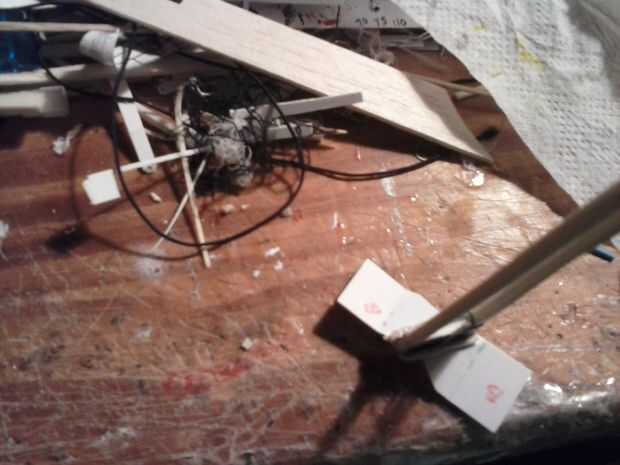

Las líneas rojas en [Foto 2] son los ejes para doblar el cubo del aspa accesorio. El interior dos deben tener todo lo inclinó hacia afuera de ellos. Las dos líneas externas deben tener todo doblado hacia afuera de ellos hacia arriba. Una vez que ha hecho un cubo, seguir el mismo proceso para hacer el segundo, pero recuerde que debe ser el reflejo de la primera porque se estar girando al revés. [Véase el cuadro 6]

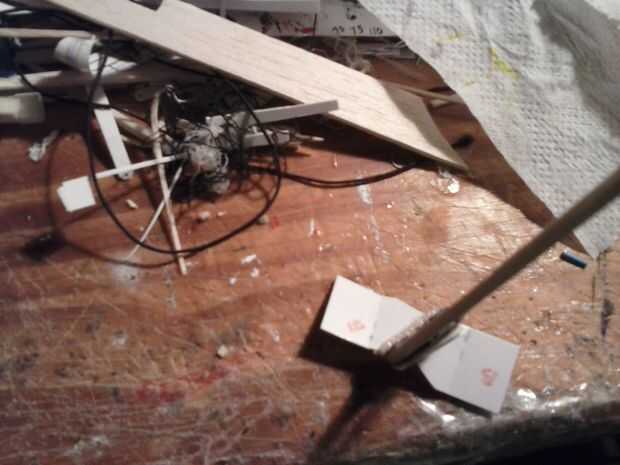

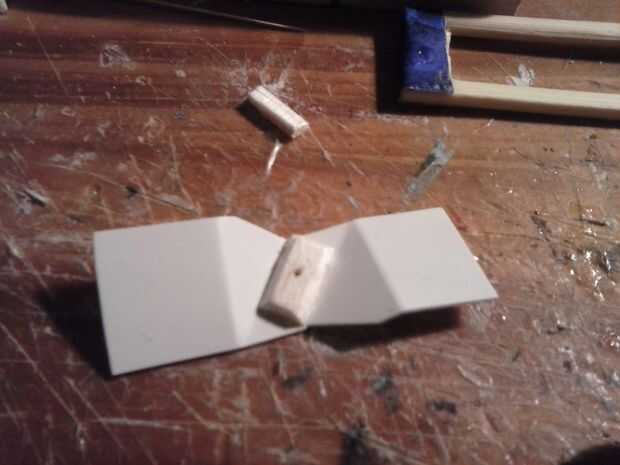

Cortar un trozo rectangular de madera (el mío era 5 x 8 mm) y un agujero en el centro del pinchazo. Pegar esta pieza de madera debajo de uno de los centros y asegúrese de que alineen los agujeros en el plástico y la madera. [Fig. 9]

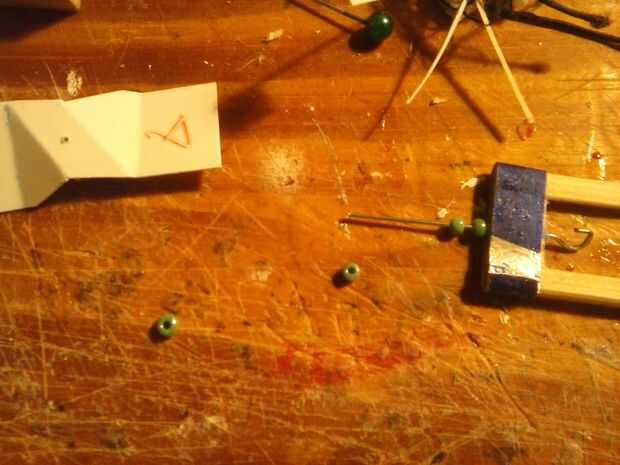

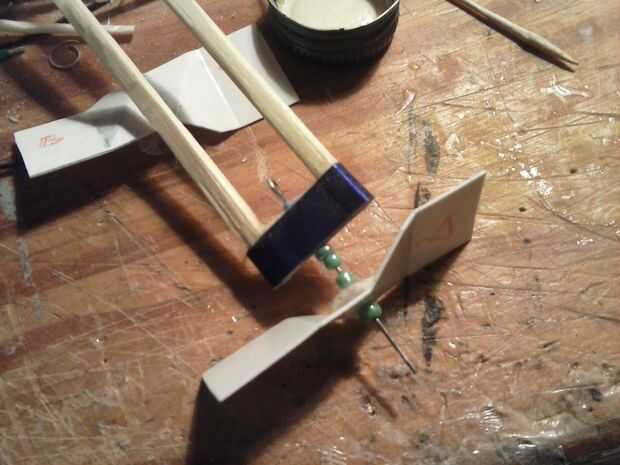

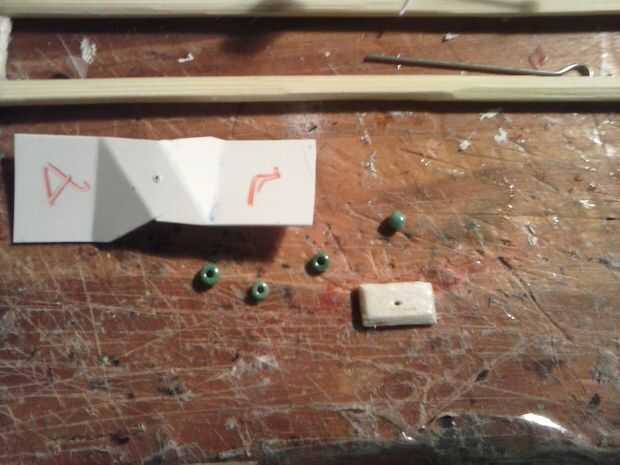

2 bolas en el extremo superior del eje del hilo de rosca y no asegurarse cola sobre ellos porque ellos deben ser capaces de girar libremente. Grano de lugar una tercera sobre el eje, pero esta vez lo pegue en su lugar. Deslice el eje (con la pieza de madera adjunta) sobre el eje y la cola, tanto para el eje y el talón pegado. Deslice un cuarto cordón en el eje y pegamento para el eje y el eje para un extra poco de fuerza.

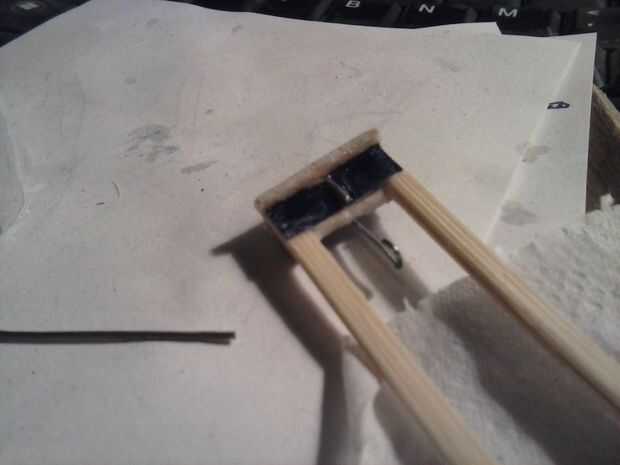

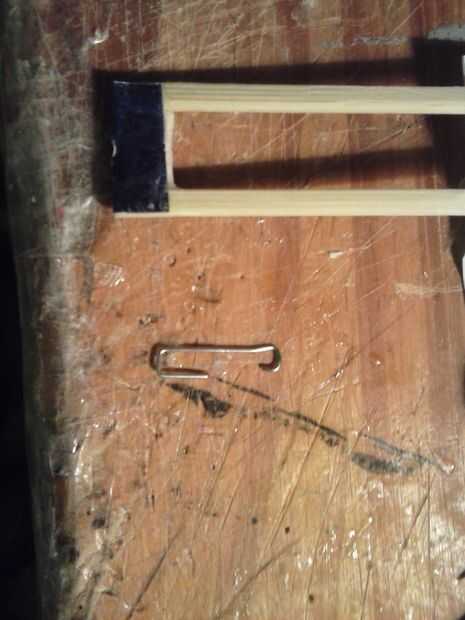

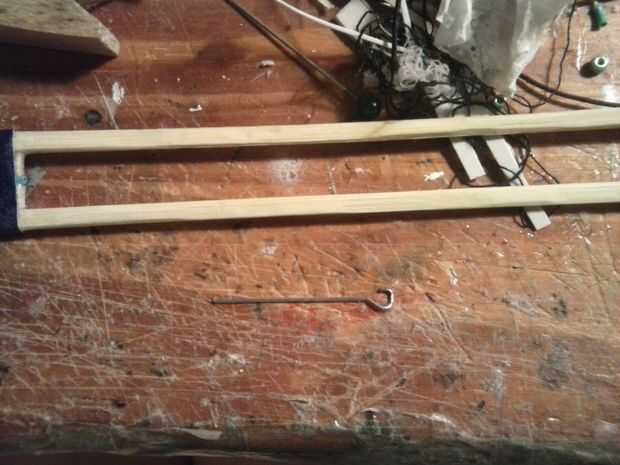

A continuación, hacer el gancho elástico. La cabeza el otro pin del clip y doblar en forma de "G" [foto 12]. Poner esto en la parte inferior de la estructura del helicóptero y asegúrese de que está en el centro del separador inferior antes de pegarlas en su lugar. [Véase el cuadro 13]

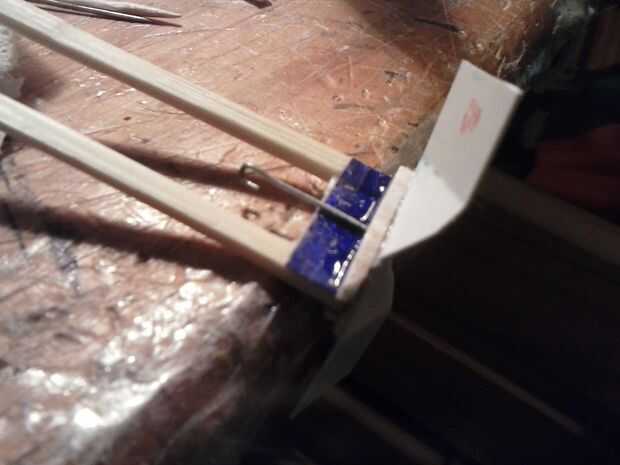

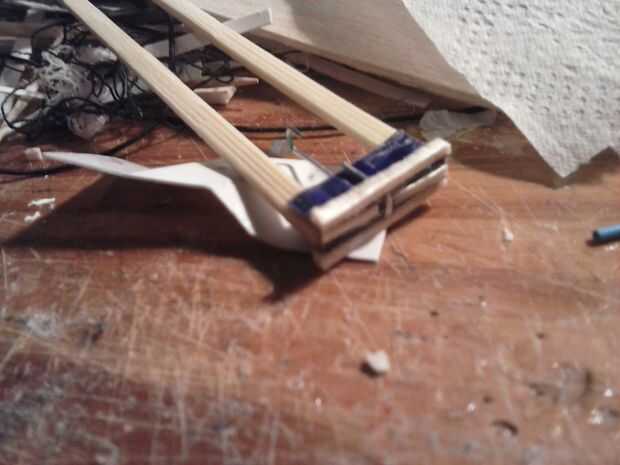

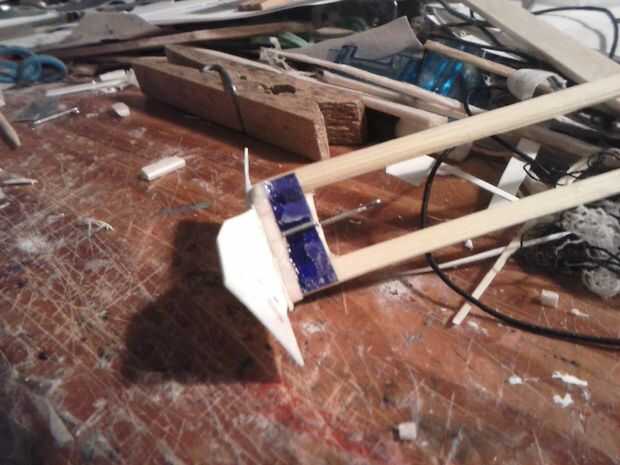

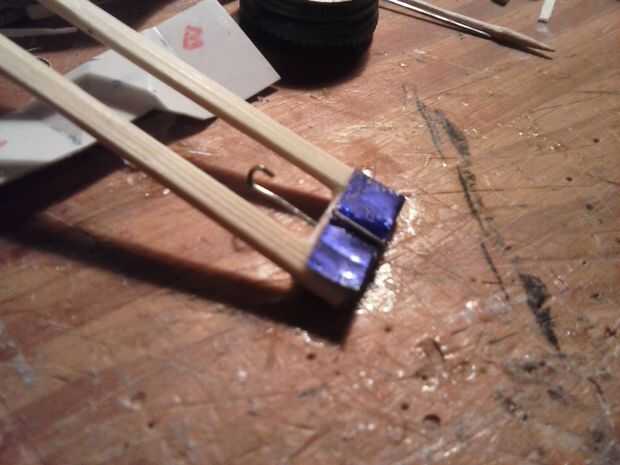

A continuación, agregue el cubo de fondo para el conjunto de la parte inferior de las palas del rotor. Porque hay un pin en la parte inferior del marco, probablemente no será lo suficientemente plana para pegar el centro a. Solucionar este problema cortando algunos thinstrips de madera y pegar en la parte inferior del marco [ver cuadros 14 y 15]. El centro de la parte inferior a estas piezas de madera del pegamento y asegúrese de que no esté sesgado.
(Tenga en cuenta al elegir los pins que uno más se sobresalen más por encima de las hojas así que si usted planea usar su helicóptero en el interior se mantendrá en un pequeño espacio en el techo como un trompo.)
