Paso 2: Diseño del tablero de LED
![]()
![]()
![]()

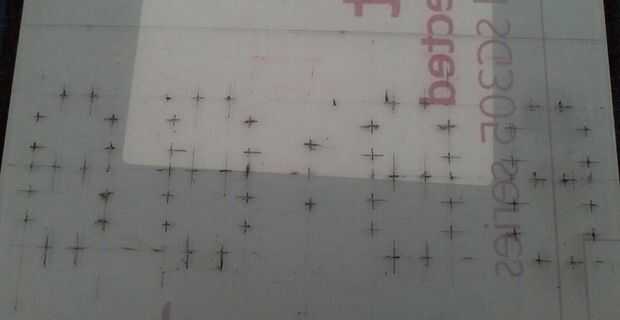

Lo primero que queremos hacer es crear nuestro tablero de LED. Esencialmente estamos creando una gran pantalla de 7 segmentos con 2 LEDs por segmento versus comprar un display de 7 segmentos real este tamaño que sería muy caro. La pantalla es simétrica por lo que se quiere averiguar la distancia que desee entre un lado de cada dígito y el otro y luego utiliza ese valor para el espaciado de los 3 segmentos horizontales así. Puede ayudar a dibujar cajas para los segmentos de los dígitos y luego marque las ubicaciones de LED a cada lado de sus plazas como 1/3 de la longitud del cuadrado en cada borde. Ver las fotos. Uno de los grande descuentos en este proyecto es poner los LEDs están lo suficientemente juntos que puede torcer los cables para crear una conexión común. No haga que la pantalla tan grande que esto no funciona. Si utilizas una gran pantalla, puede aumentar el número de LEDs así. He usado cerca de 1.5" espaciado.

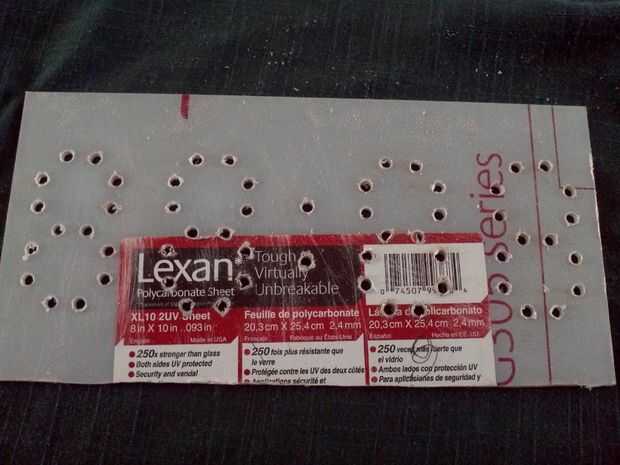

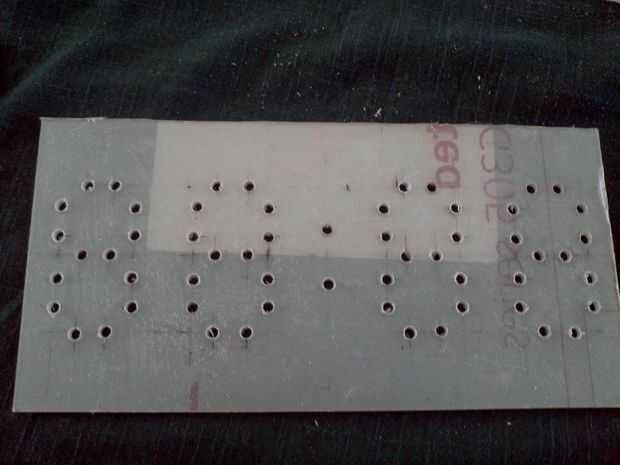

Una vez tienes todo trazado y doble comprobar, le recomiendo que use una broca muy pequeña para perforar los agujeros piloto iniciales. Lo bueno de utilizar una broca pequeña es que incluso si usted es apagado un poco, que probablemente no será notable en el proyecto final. Ahora puede perforar los orificios de tamaño completo y prepárate empezar a insertar LEDs.
