Divertido temporizador altavoz hackeable (5 / 7 paso)

Paso 5: Construir el resto del circuito

Una vez que esto esté funcionando correctamente se puede construir el resto del circuito.  El diagrama de cableado para el circuito también está en el archivo de origen.  Aquí está el pinout para el ATMega328.  Como con el otro esquema, consulte el código si este no aparece correctamente a continuación.

/*
* Este dispositivo utiliza un chip ATMega328, aunque sería un 20 pines AVR MCU
* trabajar igual de bien.  Sólo tengo algunos chips ATMega328 colocación alrededor de por lo
* Decidí usarlos.  Puerto B se utiliza para conducir los 8 cables para la
* pantalla.  Puerto C se utiliza para configurar el temporizador.  Se utiliza el puerto D
para la salida.  Tenga en cuenta que se debe utilizar el valor normal de 1/2 para resistencias desde allí
* es la resistencia en las líneas de altas y bajas.  Cerca de 150 ohms para el rojo.
*
* Aquí está el pinout: ___
* Pin 1 - NC normalmente restablece pin---|            |---Pin 28 - NC
* Pin 2 terminal de aviso de 10 minutos de - PD0 ----|            |---Pin 27 - NC
* Pin 3 - PD1 - terminal ADVERTENCIA de 5 minutos---|            | Botón de reinicio---pin 26 - PC3 -
* Perno terminal 4 en - PD2 - 1 minuto ADVERTENCIA---|            |---Pin 25 - PC2 - botón partida/parada
* Perno terminal de advertencia de la horas extras de - PD3 - 5---|            |---Pin 24 - PC1 - minutos menos botón
* Pin 6 - NC                               ----|            |---Pin 23 - PC0 - minuto más botón
* Pin 7 - Vcc - plus 5V---|            |---Pin 22 - tierra
* Pin 8 - tierra---|            |---Pin 21 - AVref - plus 5V
* Pin 9 línea de charlieplex - PB6 - 6---|            |---Pin 20 - AVcc - plus 5V
* Pin 10 línea de charlieplex - PB7 - 7---|            |---Pin 19 - PB5 - línea de charlieplex 5
* Pin 11 - NC                              ----|            |---Pin 18 - PB4 - línea de charlieplex 4
* Pin 12 - NC                              ----|            |---Pin 17 - PB3 - línea de charlieplex 3
* Pin 13 - NC                              ----|            |---Pin 16 - PB2 - línea de charlieplex 2
* Pin 14 - PB0 - línea de charlieplex 0---|            |---Pin 15 - PB1 - línea de charlieplex 1
*                                              --------------
*/

Si está utilizando un Arduino, puede soldar su resistencias en línea para las líneas charlieplex o puede ponerlos en su tabla.

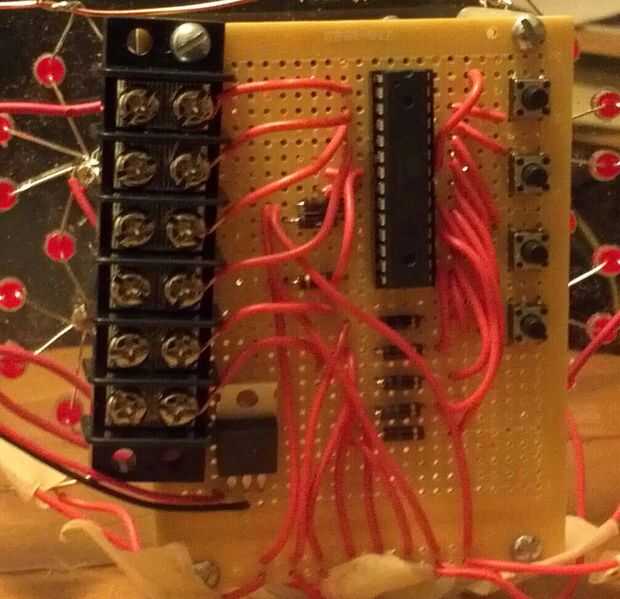

Una vez realizada la junta puede conectar las 8 líneas de charlieplexing a los pines del ATMega328 en su tablero principal.  Tenga en cuenta que no debe tener el chip instalado cuando se suelda todo este material.  Es decir, a menos que disfrutes comprando nuevos chips.  Además usted no ha programado el chip pero de todos modos, ¿has?
