Paso 1: motivación
¿Qué es una sonda activa, de todos modos?
Asumir que tienes un dispositivo que desea reparar, y puede encontrar señales entre 1MHz y 1GHz... ¿solo pegan en su amada Sonda pasiva que vino con el osciloscopio, no se preocupe?
No tan bueno.
Primero y principal, incluso si la sonda es buena para la frecuencia de la señal de RF que se intenta investigar, todavía añade cierta capacitancia a ese rastro que sondar. Algunos circuitos pueden no gustarle y aquí es donde la sonda activa viene al rescate. Aquí, el amplificador en cabeza de la sonda conduce el cable y y otras capacitancias inevitables por lo que tu circuito no tiene por qué.
Sin embargo hay más a él:

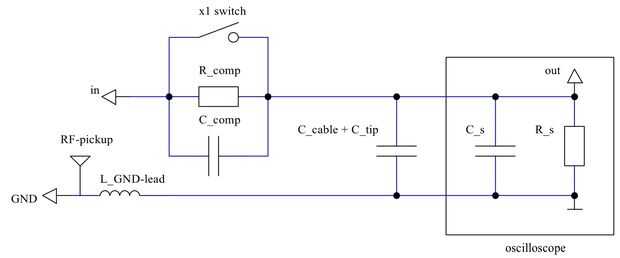

Una punta de prueba pasiva, como se muestra en el diagrama, utiliza una variable RC-elemento (etiquetado como "comp") en su camino de entrada para compensar la función de transferencia (S21 *) para aplicaciones baja frecuencia.
Mientras que trabaja para un cierto rango de frec., para las frecuencias más altas (~ 200-800 MHz +) los elementos no pueden ser aproximados como agrupan elementos ya, y la compensación se rompe.
También, un plomo, especialmente un largo y encrespado para arriba uno puede probar peligroso, porque agrega la inductancia no deseada y puede recoger algunos RF así. Por eso siempre debe mantenerlo corto y recto como sea posible, o eliminar en todo y añadir una conexión más directa a tierra, como la puesta a tierra-resorte de RF a la sonda pasiva si se trabaja en circuitos de RF. Mi sonda activa tiene el mismo tipo de punta con resorte para la conexión de tierra en cuanto a la entrada de RF.
Así que, ¿qué puede hacer este sondeo activo DIY?
- ser simple y barato
- relativamente fáciles de construir y mantener
- probablemente adecuado para uso de campo o estudiante de bajo nivel
¿Cómo hace?
- impedancia de entrada alta S11*
- función de transferencia estable
- respuesta de buen pulso, distorsión poco no lineal (ver THD en el pdf para más información)
*: El término general para la resistencia es la impedancia, y en el contexto de cuánto tiene una herramienta de medición de la impedancia de entrada, el coeficiente de reflexión de entrada S11 viene bien (menor = mejor).
S21 es el coeficiente de transmisión hacia delante, es una medida de la energía de la señal de salida en relación con la señal de entrada (aquí: sobre todo ser estable en frecuencia = mejor).
