DIY 12V coche E-Cig / caja Mod V.2 con voltaje variable (2 / 3 paso)

Paso 2: circuito

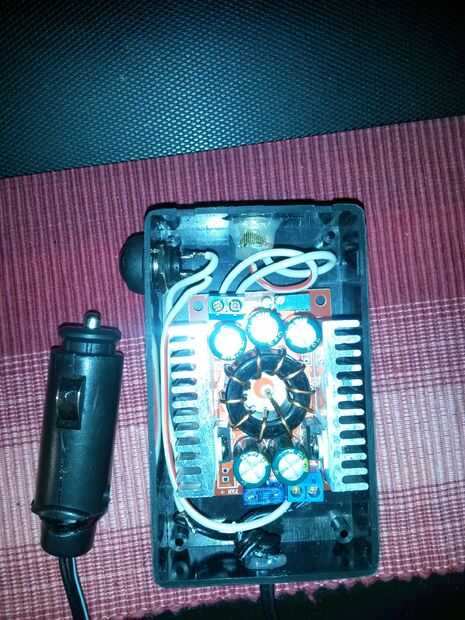

Lo que viene en el circuito, es bastante recta hacia adelante.

Decidí poner el interruptor a la entrada del "chip" por lo que tiene energía solamente cuando el interruptor se empuja.

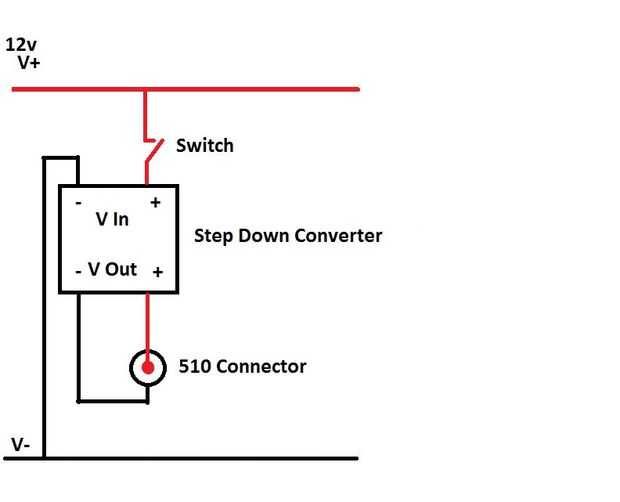

Conecte el positivo (positivo es el pin) de su 12V enchufe al interruptor y del interruptor a la + entrada de su paso por convertidor, negativo directamente desde el enchufe a la - entrada del convertidor.

Ahora conectar el + y - salida del convertidor para el + y - del conector 510 (positivo es el pin interno).

Está sobre él.
