Paso 6: Hacer el "tablero de control" (esto es donde el filtro RC es demasiado)

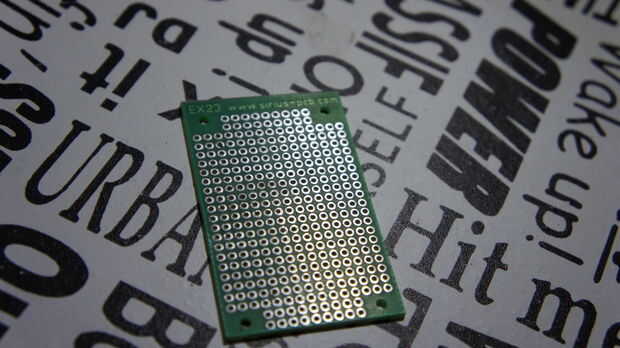

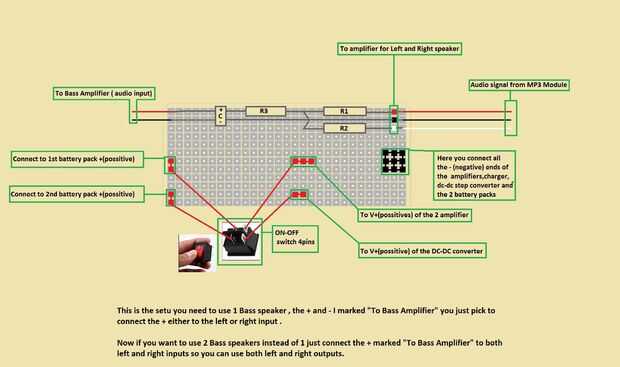

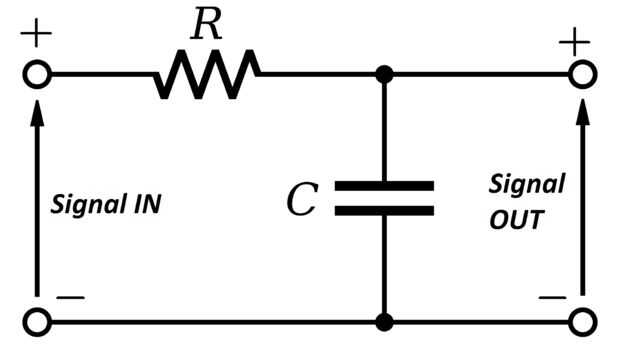

He explicado más en la fotografía. Usted necesita obtener un perfboard pequeño. La conexión aquí es mejor soldar los cables entre sí. Soldar la salida desde el módulo de MP3 en la misma línea que conecte las entradas al amplificador para los altavoces de L/R. Desde entonces conecte un extremo de las resistencias de Ohm de 2 x 10K a la L y R en el perfboard, el otro extremo de las resistencias conectan, para ello conectas 1 extremo de la resistencia de 15K ohmios, el otro extremo de esa resistencia se conecta con el extremo positivo del condensador, el extremo negativo del condensador se conecta a la G(ground) desde la salida de señal de audio del módulo de MP3. Luego la entrada del amplificador para los bajos se conecta a L/R (izquierda o derecha de la entrada del amplificador si vas a usar 1 altavoz de graves o a las entradas izquierdas y derecha del amplificador si vas a usar 2 altavoces de graves) a la +(positive) del condensador y la G (planta de entrada del amplificador) a la-(negative) del condensador. Esto es para el filtro RC, con mis valores de las resistencias se obtiene una frecuencia de corte (simplemente explicó - la frecuencia de corte significa que la frecuencia más alta producirá su altavoz de graves) de 79,58 Hz (que suene bonito) ahora si usted quiere conseguir una diferente frecuencia de corte necesita cambiar los valores de las resistencias y condensador, aquí es una calculadora para ayudarle a calcular lo que frecuencia de corte que usted conseguirá con qué valores de R y C.
La otra cosa que necesita hacer en el perfboard es conectar todos los extremos de la-(negative) de todos los módulos y dispositivos juntos en el tablero. Para los fines de +(positive) lo puedes hacer como yo (como en la foto) o directamente sin soldaduras para el perfboard, pero usted necesitará hacer las mismas conexiones.
