Paso 9: Conectar el PING))) Sensor

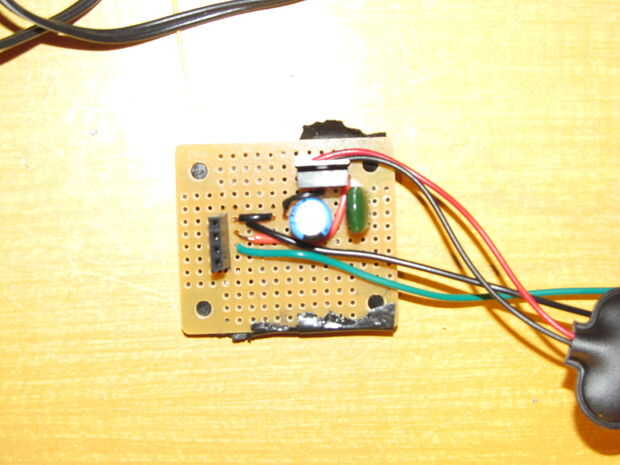

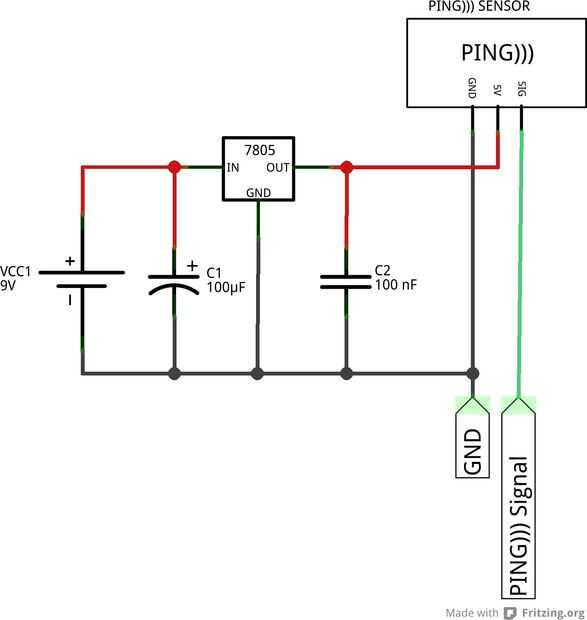

Siga el esquema para construir el circuito de alimentación Sensor PING. Soldar entre sí en un tablero perforado para la estabilidad. Este circuito va a ir encima de la plataforma giratoria y suministrará una constante 5 voltios al sensor. Los condensadores están ahí para estabilizar la entrada y salida y minimizar el ruido eléctrico.
Los dos cables que llevan en el circuito, "GND" y "PING))) señal", debe ser lo suficientemente largos para hacerlo a través de la espuma de poliestireno y en la solución de sal y vinagre abajo. Para nosotros, debían ser alrededor de 7 pulgadas de largo. En caso de duda, sin embargo, siempre es mejor cortar largo y ajustarlos más tarde.
La placa de montaje

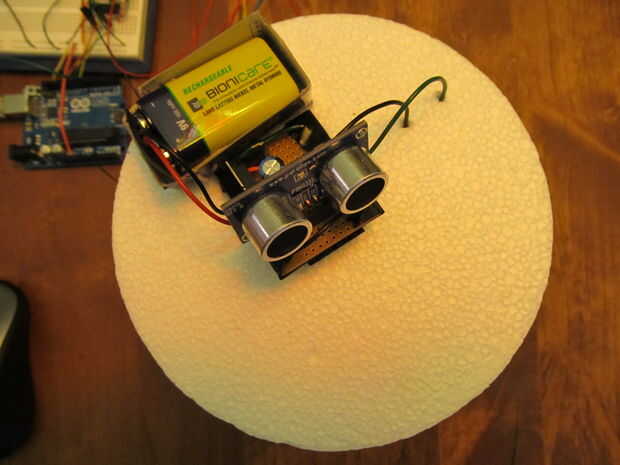

Al finalizar este circuito, coloque encima de la plataforma de espuma de poliestireno. Puede que necesite el sensor de ángulo hacia arriba para que no sólo ver la plataforma. Nos asegura el tablero del circuito a la espuma de poliestireno con piezas extras de alambre que clavan en la espuma de poliestireno. Estos no eran eléctricamente conectados a nada. También hizo un sostenedor de batería de 9V de un pedazo de cartón y claro la cinta y pegado a la espuma de poliestireno con el pegamento de Elmer normal para mantenerlo allí.
