DIY adaptador de regulador sin hilos de Xbox para Pc (1 / 4 paso)

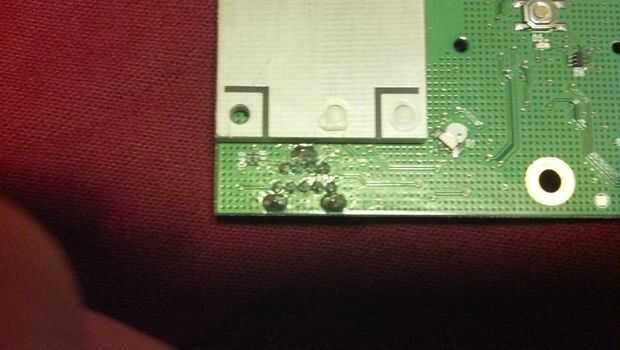

Paso 1: soldadura...

Primero pelar el cable de usb, en el interior será un cable negro, un cable rojo, un cable blanco y un cable verde. también habrá un blindaje y un escudo de tierra alambre (generalmente no cubierto) estos pueden reducir a la plastica. la tira sobre un 1/8 pulgadas de plástico de cada uno de los cuatro cables.

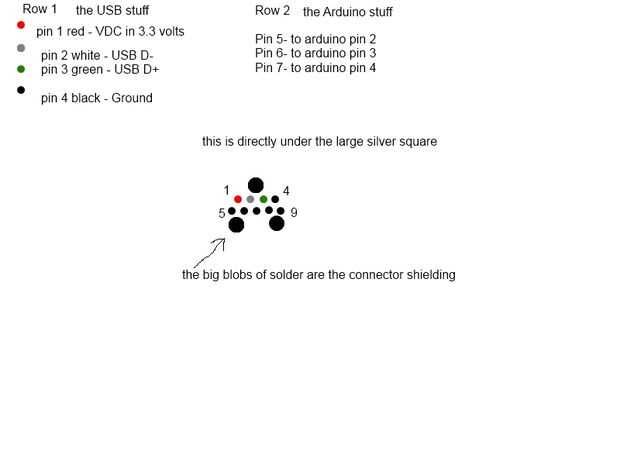

A continuación, necesitará los diodos juntos en serie -> -> y luego soldar el lado con la línea en que pin 1 y el lado sin la línea al rojo en el cable usb *** Asegúrese de que los diodos son la forma correcta de alrededor antes de soldar ***

Ahora usted puede soldar el cable blanco al pin 2, el cable verde al pin 3 y el cable negro al pin 4

soldar un trozo de alambre a cada uno de los pines 5-7 también, asegúrese de que sean lo suficientemente largos para conectar a tu arduino
