Lo damos por sentado en la edad moderna, pero sólo un par de décadas atrás (!), recuerdo aún vívidamente usando mi teléfono rotatorio para marcar. En algún momento en la escuela secundaria, con el advenimiento de la llamada de tres vías, nuestra familia cambia a un teléfono de tono. Reemplazando los clicks familiar era ahora frecuencias DTMF para cada tecla.
Esto funciona porque DTMF utiliza 2 tonos de frecuencias específicas en el rango de audición humana audio para codificar cada número en el teléfono. Marcado por pulso trabajado mecánicamente colgando encima de la línea una y otra vez en patrones de tiempo concreto. Nuevo equipo no entiende siempre pulso marcado pero dado que se reproducen los tonos touch como audio, es posible jugar sólo en el micrófono del teléfono.

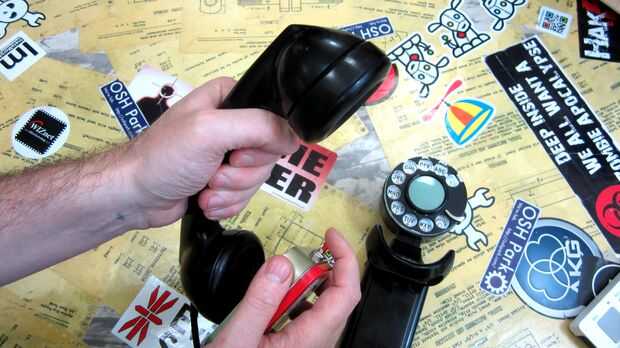

Puesto de otra manera, digamos has adquirido recientemente un teléfono rotativo, o un teléfono que no sea haber activado, ¿qué, pues? ¡ No temáis! Con este ingenioso generador DTMF, jugar los tonos directamente en el micrófono de auricular de teléfono y su sistema de teléfono se cree que tiene toque tono de marcado de un número.
Elementos necesarios:
- Microcontrolador - utilizamos una Junta de hélice que habíamos creado, pero puede utilizar cualquier MCU capaz de crear ondas sinusoidales 2 simultáneamente.
- Interruptor - preferentemente uno que se puede montar en el lado de la lata altoids
- Batería - asegurar esto puede alimentar el microcontrolador. Nuestro de pasó a ser un 3.7V batería de litio utilizado anteriormente en un celular

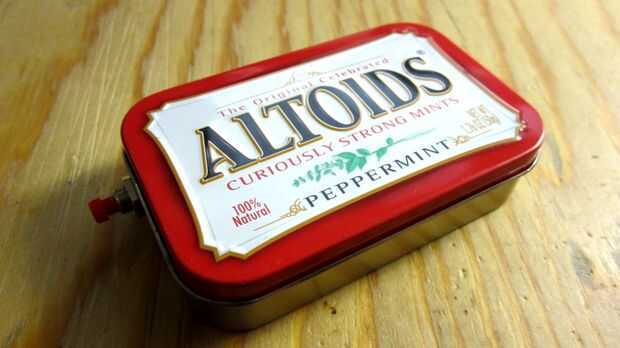

- Lata Altoids - frescura de menta! (O al menos será obtener la lata Altoids)
- condensadores de 10uF x 3 - estos no necesitan ser polarizado y pueden ser SMT o Throughhole
- Cables!
- Estación de soldadura + soldadura
- Taladro + Brocas
- Cinta de doble cara
