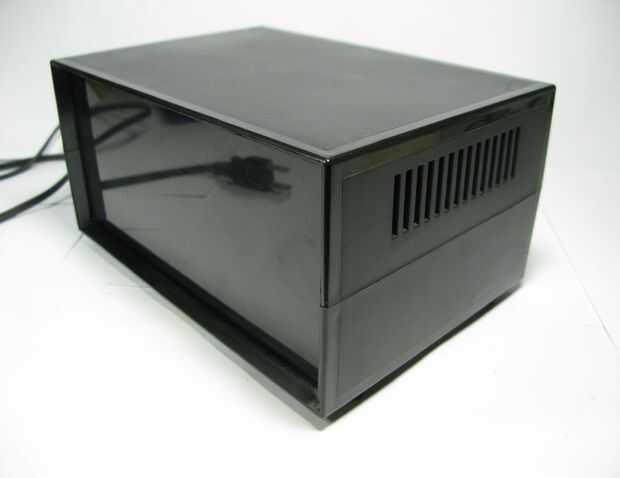

Paso 6: Montar las piezas en la caja de plástico

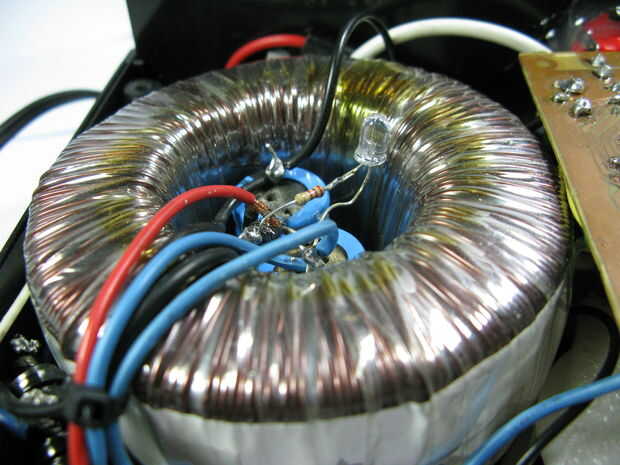

Tratar de conservar espacio tanto como sea posible. He montado mi condensadores de filtro de línea dentro de la base de mi transformador toroidal. Puesto que el transformador no calienta para arriba que mucho y bien se ocupa el recinto, yo apenas caliente pegado al recinto. También he añadido un LED azul brillante interior para crear un efecto brillante profesional cool en el amplificador.

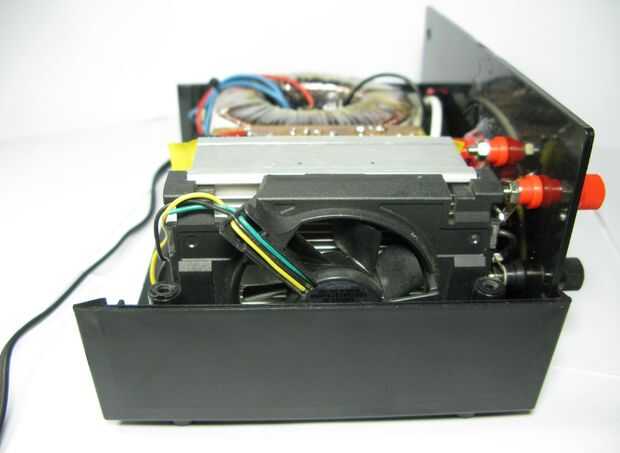

Disipador térmico con ventilador:
Puesto que el voltaje aplicado es de 25 voltios y el ventilador requiere sólo 12 voltios de electricidad, he utilizado un chip regulador 7812. Si tu no framiliar con él, usted puede simplemente Google, es muy común y fácil de construir. Como se puede ver, he doblado el disipador térmico en forma de "Y" para los tornillos de ajuste y montarse con las virutas del LM3886.

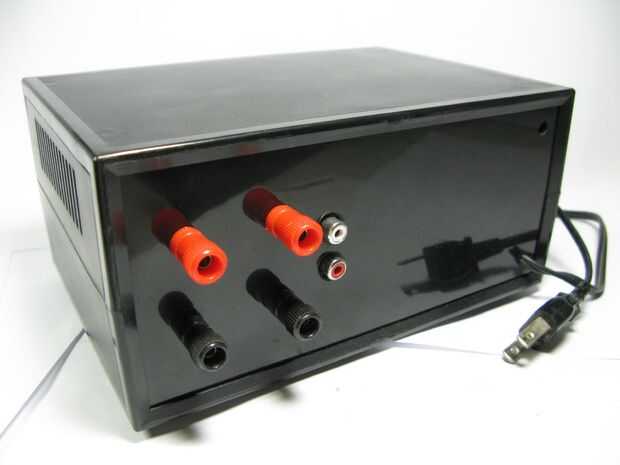

Bornes y conectores RCA:
Este paso es sólo una cuestión común. Simplemente perfore agujeros para los bornes y conectores RCA para ajustarse perfectamente y firmemente en la parte trasera. Utilicé un alambre coaxial blindado fino para las entradas RCA y algunas de calibre #16 cables de altavoz (99% de oxígeno libre) para la salida del post de enlace.

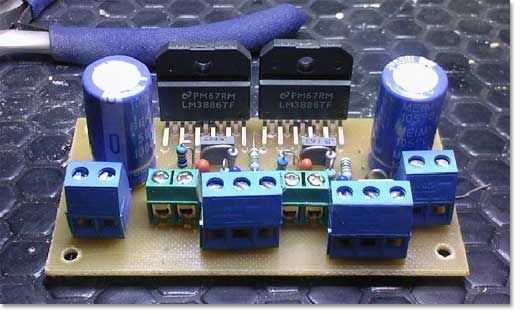

Circuito del amplificador:

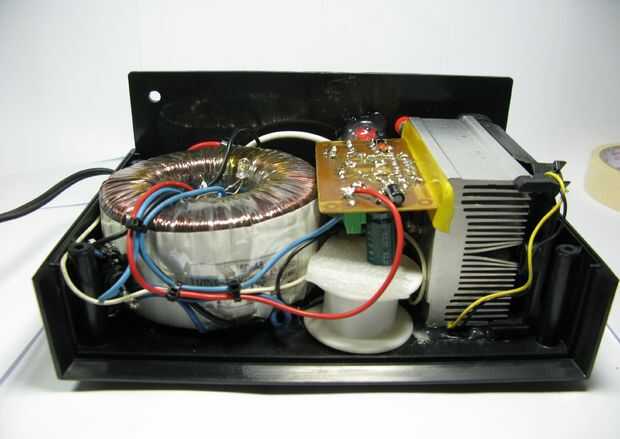

Rotaba todo el circuito al revés para ahorrar espacio para algún futuro reguladores o módulos. Es mejor añadir espaciadores para ocupar espacios huecos como soporte para la placa de circuito. He pegado un carrete usado / reciclado y pegado una espuma en la parte superior, para que pueda amortiguar el circuito amplificador.
