Paso 5: preparación
Corte el material resistente en dos partes iguales y forma correspondiente.
Paso 2

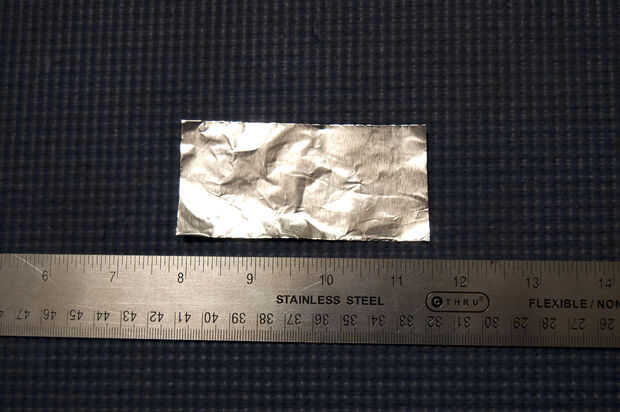

Corte el material conductor para que coincida con su material resistente. Asegúrese de cortar un pequeño trozo de la lámina de 2 "x 4" (ver segunda foto). Esto se utilizará para refuerzo en la ubicación del complemento. Solo ponerlo a un lado por ahora.
Nota:

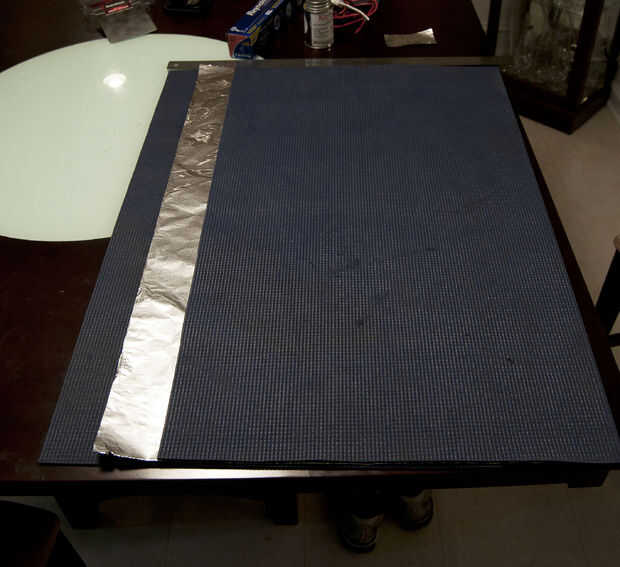

Superposición es aceptable en cualquier material. Vamos a recortar todo a tamaño más tarde. Sólo asegúrate de guardar como de material de cada capa como sea posible para que su estera ESD puede ser tan grande como sea posible. O su papel de alfombras más grandes de la capa. (el cuadro principal como un ejemplo)
Paso 3

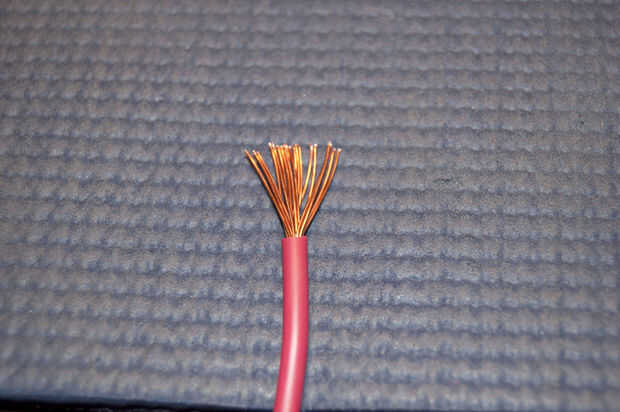

Retire la vaina de plástico de una longitud corta de cable de su conexión a tierra, digo aproximadamente 1"(pulgadas) y extendió los hilos en un ventilador. (Ver tercera imagen)
Paso 4
Limpie perfectamente el material resistente en ambos lados de ambas partes.
Paso 5
Enlace su enchufe macho para el cable de tierra con un sujetador de presión o soldadura. Asegúrese de quitar cualquier parte de los cables positivos y negativos que está o podría estar expuesto a usted, el aire o metal. Si su enchufe solicitada puede ser desmontado. Asegúrese de tomar ventaja de esto y retire cualquier alambre conectado al +-puntas sólo se conecta el cable de su estera ESD a la clavija de tierra/neutro.
Paso 6
Localizar la ubicación de su complemento o perno. Hacer un agujero en la capa resistiva superior y la capa conductora. Incluyen el pequeño pedazo de papel que recortamos anteriormente. Doble el pedazo pequeño de papel de aluminio encima y por debajo de su capa conductora donde están haciendo el agujero. No hacen un agujero en la capa resistente inferior.
