¿DIY Apple remotos Shield para Arduino (3 / 6 paso)

Paso 3: Utilizando pernos de cabecera (opcionales)

Si desea utilizar pasadores de cabecera en vez del alambre para conectar tu escudo a tu arduino aquí es cómo.

Pasos:

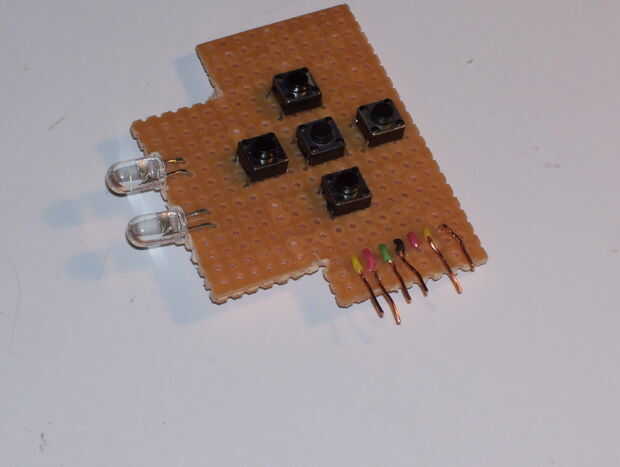

-Dejar los cables de los LEDs y botones recto

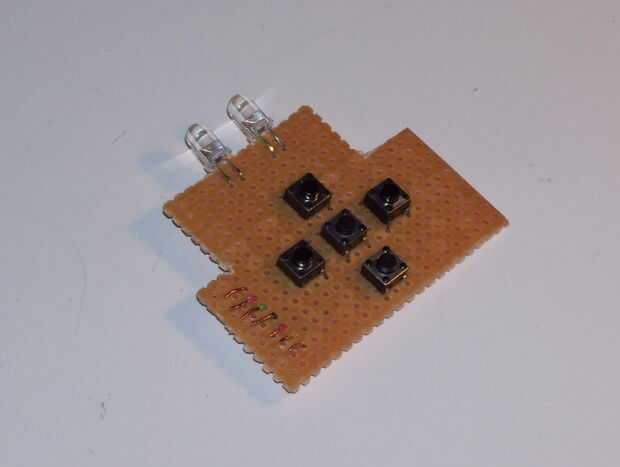

-Pele y corte los cables por lo que puede soldar a (cuadro 2)

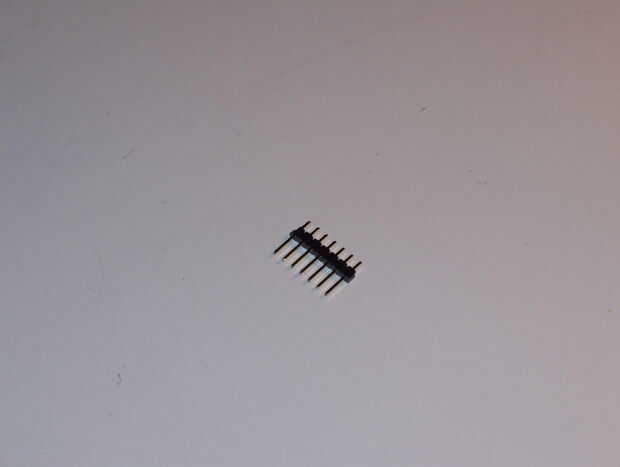

-Cortar sus pernos de encabezados para que tenga una pieza que es larga de 7 pernos

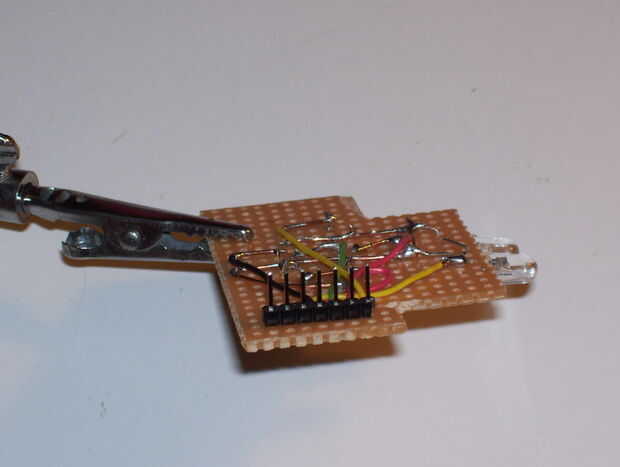

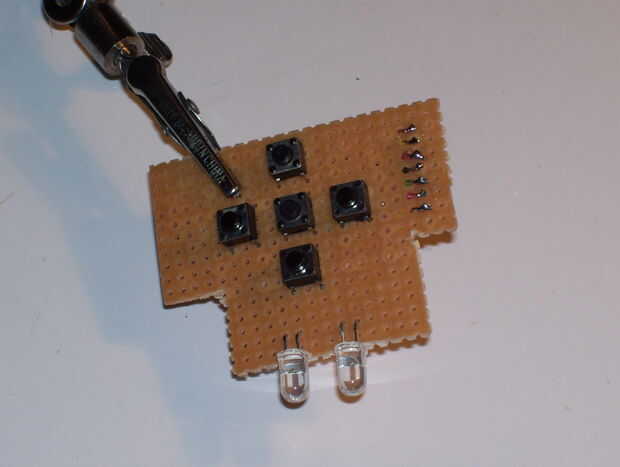

-Soldadura de los pines de cabecera en
