[DIY] Araña Robot (robot de Quad, cuadrúpedo) (10 / 14 paso)

Paso 10: Conectar los servos a la placa principal

2015-10-04

actualización de la Foto1 que es asignación de NIP incorrecto.

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

Coloque la placa principal en el caso del cuerpo y utilice la arcilla del polímero para arreglarlo.

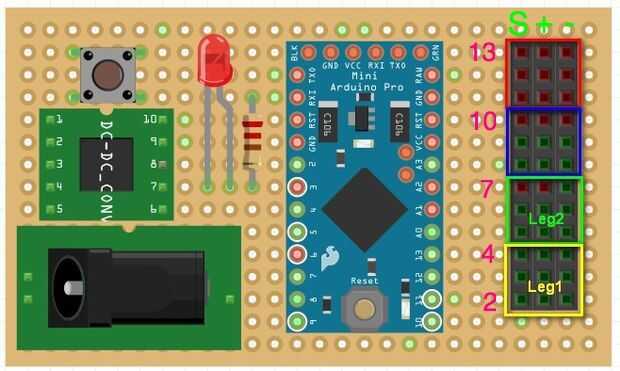

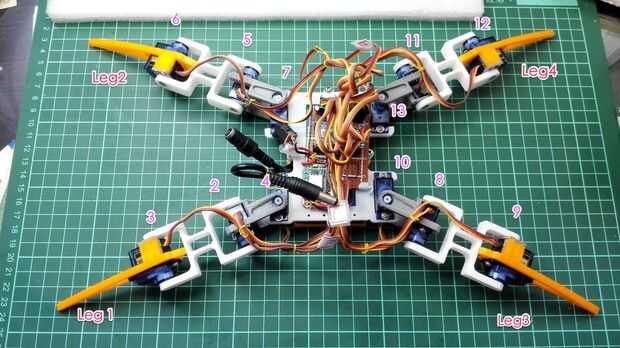

Y entonces, se refiere a la imagen, seguir el número de pin que marca de color rosa para conectar todos los cables de servo al placa principal y el color verde está presente la dirección de la señal de cable de servo, amarillo conecta con "S", rojo a "+", marrón "-".

Asegúrese de que el servo de las piernas debe hacer coincidir el número de pin de la placa principal y dirección de la pierna, si no, las piernas se vuelve loca...
