DIY Arduino Nebulophone Synth (3 / 4 paso)

Paso 3: construir.

Esta es la parte más dura. Tengo menos fotos aquí lo siento pero haré mi mejor para explicar bien.

La primera imagen es el circuito. Haga clic en la "i" en la esquina superior izquierda para ver el circuito mejor.

Nota: voy a suponer que ha encontrado una forma de eludir el hecho de que la distancia entre el Pin Digital 7 y 8 Pin Digital no es el estándar de 0,1".

1. Tome sus cabeceras masculinas. Tienes que mover hacia el lado más corto. Esto le permitirá conectar el Arduino más fácilmente.

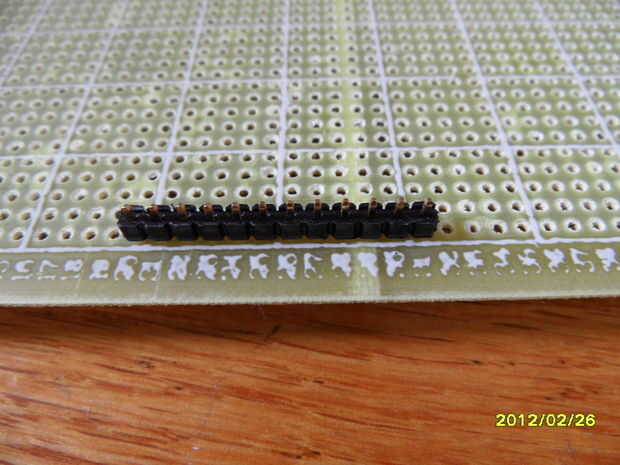

2. Soldarlos cara abajo de manera que el lado largo sobresale por debajo de la mesa como en la foto tres y cuatro. El soporte negro debe estar por encima. A continuación, suelde los encabezados de abajo.
3. Ya puede comenzar a colocar los componentes según el esquema. Puedes seguir mi trazado, diseño del Dr. Bleep o su propio diseño.
4. Soldado los cables de conexión fue tomó el cable y despojado al final y lo envolvió alrededor como en el cuadro 8. Luego lo había soldado como en el cuadro 9.

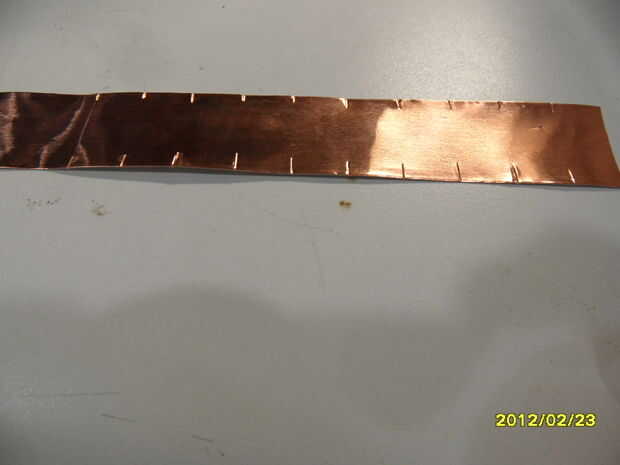

5. Ahora viene la parte tediosa. Tome la cinta de cobre y con un pequeño cuchillo de puntuación (x-acto) en un intervalo. Porque tenía 15 cm utilizar tenía pedazos de 1 cm con 0.5cm entre cada uno. (Aproximadamente).
6. Una vez que anotó tediosamente otra vez en el otro lado para que se vea como imagen 9.
7. Ahora, corte la cinta de cobre en las teclas individuales.
8. Luego, con cinta en y entonces la lata las tapas para que los cables se pueden pegar. No es fácil soldar a una longitud de cobre. Toma un tiempo antes de calienta a una alta suficiente temperatura. Un ejemplo es el cuadro 10. Sin embargo después de estaño o la soldadura lo, no lo toque. ES muy caliente.

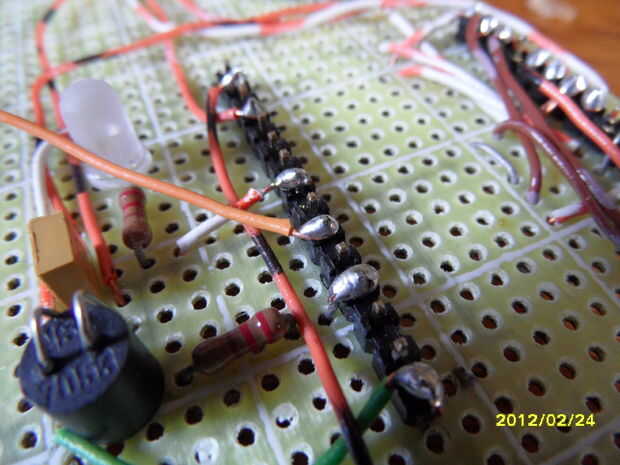

9. El esquema pasó por varias revisiones antes de que estaba trabajando. Supongo que han puesto todos sus componentes excepto el stylus y teclados. Los pines del teclado en pines digitales del Arduino son, de izquierda a derecha, menor tono al tono más alto, los siguientes: 9, 10, 12, 0, 2, 4, 5, 6, 7, 8. Suelde cada pin a cada pad. Descubrí que si correa abajo cada cable con un cable de componente de si bien Soldándola ayuda a mantener el cable hacia abajo en el cuadro 11. Después, puede quitar y reutilizar para el próximo.

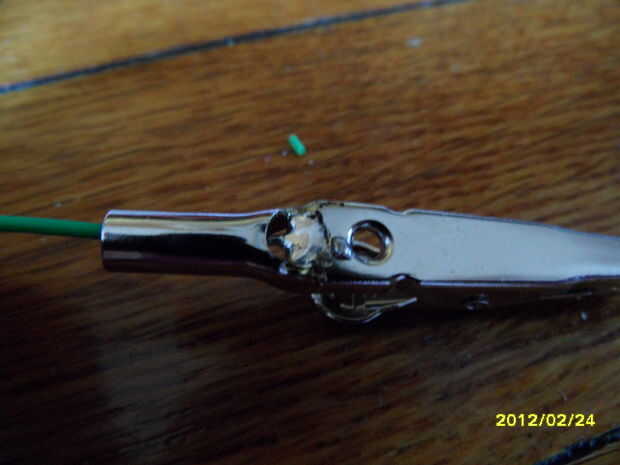

10. Una vez que los todos los soldados, la aguja debe estar instalado. Tomar el alambre trenzado y cortar una longitud buena. Entonces, la soldadura a la pinza como en el cuadro 12.
11. Suelde el otro extremo a tierra.
12. Cualquier componentes Suelde la soldadura todavía en. Incluye los cables de salida o jack. Yo había soldado mis ollas ultima porque eran las más altas.
13. Ahora, instale el Op-Amp.
14. Conéctelo a la placa Arduino.
15. ¡ Listo!
