DIY Arduino PIR Motion Sensor de iluminación y seguridad (2 / 6 paso)

Paso 2: SSR

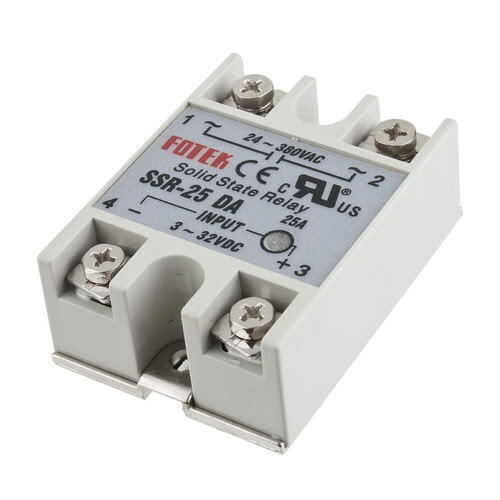

Un SSR es un relé de estado sólido. Consiste en un transistor de la foto y un triac, junto con circuitos de apoyo. Esto aísla la carga 120vac de Arduino, por lo que no puede suceder daño por el alto voltaje AC.

Para información de fondo sobre SSR ver http://en.wikipedia.org/wiki/Solid_state_relay

Obtuvimos nuestro RSS de Amazon.

Conecte 4 de Terminal de tornillo a tierra, tornillo Terminal 3 a 13 pines de Arduino, e insertar terminales 1 & 2 en serie (esto es importante) con el hilo a su aparato (Asegúrese de que el cable esté desconectado o el interruptor está apagado si cableado).
