Paso 2: Soldar al jack 1/4" a la cabecera
En el láser, hay un 2 x 4 macho "ranura" que permite el control del láser. Sería fácil tener a la hembra los cables que van desde cada uno de los pins a un jack hembra 1/4", pero decidieron que serían demasiados cables separados corriendo por todo el lugar.
En su lugar, decidimos tomar una cabecera de 2 x 4 mujer y soldar al conector hembra 1/4" a él. El encabezado enchufado para evitar todos los cables. [Todas las direcciones serán asumir los puntos de la viga del laser hacia arriba y la ranura de control láser es hacia usted]

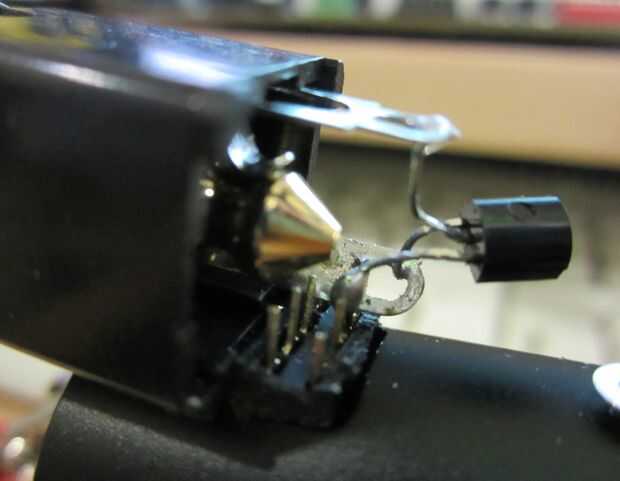

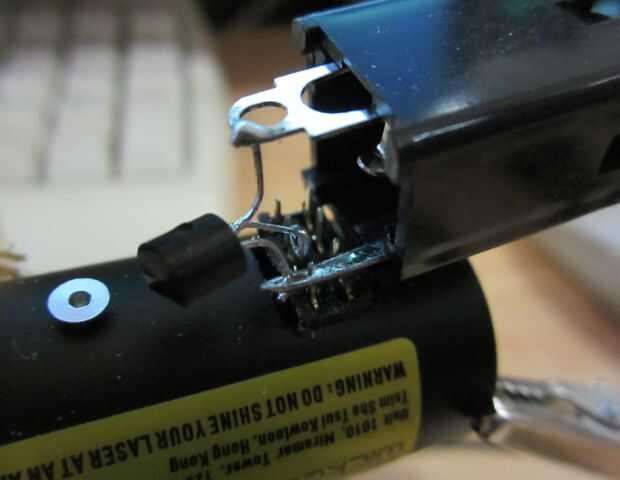

El pin GND de la toma de 1/4" fue soldado al pin izquierdo inferior de la cabecera de 2 x 4. En las fotos, parece que está tocando el eje superior izquierdo, y es, pero esa conexión no es necesaria para el control de audio. Además no daña el láser si el pin GND está tocando el eje superior izquierdo.
