Paso 3: Soldar el 2n3904 para la cabecera y 1/4 gato
Estamos utilizando el transistor 2n3904 - Asegúrese de que usted revise la hoja de datos siempre que usar transistores para que sepa que la pierna es la base, colector y emisor.
En el 2n3904 con el lado plano hacia usted, las piernas son (1) emisor, (2) Base y colector (3).

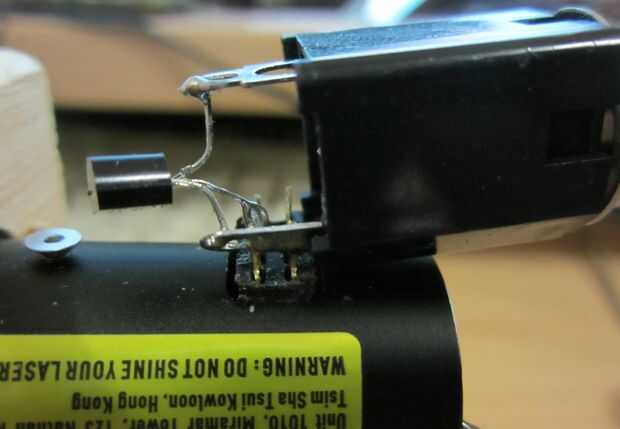

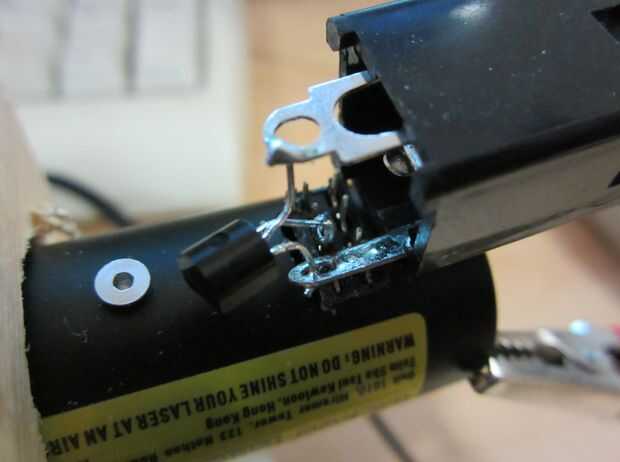

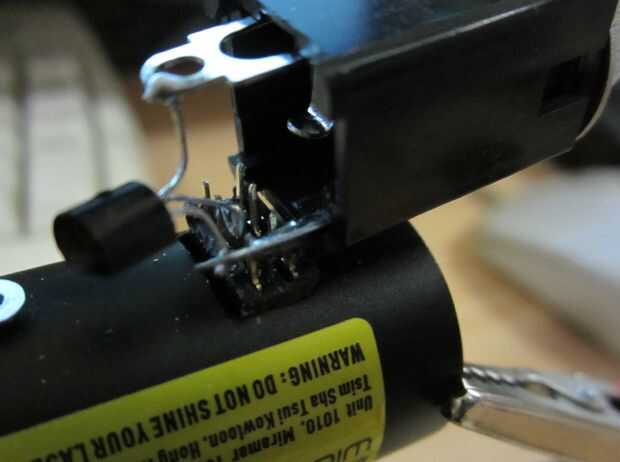

Así que suelde el emisor al segundo pin de la fila izquierda, superior. La base se suelda al lado del tip de la toma de 1/4". Y finalmente el colector es soldado al pin del escudo de la toma de 1/4".
