DIY - basado en el Sensor de la cerradura de puerta (2 / 3 paso)

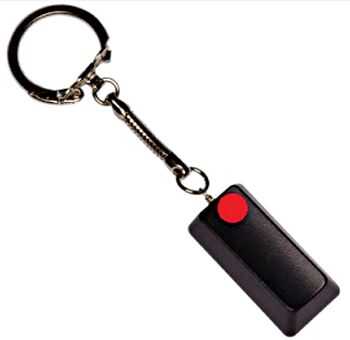

Paso 2: Llavero de imán de barra casera. Punto rojo indica el polo norte

Puede utilizar una barra estándar imán sujeta a un llavero (se muestra en la Fig. 2) como la llave maestra para operar este mecanismo de bloqueo de puerta simple y elegante. Cuando se proporciona energía al circuito mediante interruptor S5, 12V DC con el paquete de fuente de alimentación externa unidad o batería se encamina al circuito a través del protector de polaridad rectificador 1N4001 (D4). Se enciende el indicador de 'standby' (LED1) para mostrar el estado del dispositivo. Se recomienda el uso de la resistencia R1 para protección de interruptor del sensor Hall MH183 (HS1). Condensador C1 es un elemento de amortiguación tradicional. Para abrir la cerradura, traer el polo sur de la barra de imán muy cerca de la cara de HS1 para un momento. Esto va energizar el relé electromagnético de monoestable conectado alrededor de NE555 (IC1). El indicador standby (LED 1) se apaga para indicar la respuesta. Al mismo tiempo, se enciende el indicador 'ready' (LED2). Esta condición se mantiene por el circuito temporizador para aunque sea unos 10 segundos (juego por combinación de R3-C2) la barra de imán se quita. Así que ya no es necesario mantener el imán en su lugar.
