DIY - basado en el Sensor de la cerradura de puerta (3 / 3 paso)

Paso 3: Cerradura electromagnética

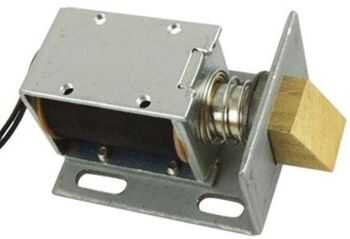

En primer lugar, presione el pulsador S3. SCR1 se dispara a través de resistor R7. A continuación, pulse S4 para encender SCR2. Una vez que se ejecuta esta secuencia de disparo, fuente de 12V CC está disponible para el solenoide de la cerradura de la puerta electromagnética (ver Fig. 3) a través del SCR2. Dentro del período de retardo, si se pulsa cualquier interruptor equivocado (S1 o S2), IC1 está deshabilitado por su terminal de reset (pin 4) y no es posible otra operación o desbloqueo. La cerradura se puede abrir sólo mediante una barra de imán y secuencialmente presionando S3 y S4.

Puede reemplazar el sensor de efecto Hall MH183 y BT169 SCRs con componentes con características similares. Sin embargo, esto puede requerir algunas modificaciones menores en el circuito, como el cambio en los valores de R2, R7, R8 y R9.
