Paso 3: Use un InkShield como cabeza de impresión
Por lo tanto, parece que no seamos capaces de usar 1200dpi de última generación de impresoras de inyección de tinta para imprimir cualquier cosa más grande que las células de levadura. Y no incluso seamos capaces de imprimir levaduras o células de e. coli incluso con el cartucho de inyección de tinta en esta impresora particular!
Otros grupos usando las impresoras de inyección de tinta suelen utilizan antiguas impresoras HP que solamente 300 ppp, con tamaños de boquilla presumiblemente alrededor de 80 micras o así, que debe ser un montón grande para imprimir las células humanas. Por ejemplo, este grupo está utilizando una HP DeskJet 500, un modelo todo el camino se remonta a 1990 - buena suerte aún encontrar uno de esos!
Ahora, paralaje solía tener un kit de desarrollo de la impresora de chorro de tinta disponibles para conducir un HP 51604A cartucho de 96 PPP, pero el cartucho y el kit de paralaje salieron de producción pocos años atrás.

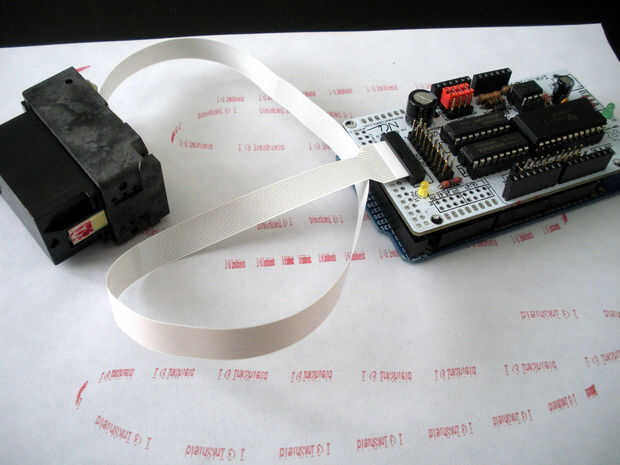

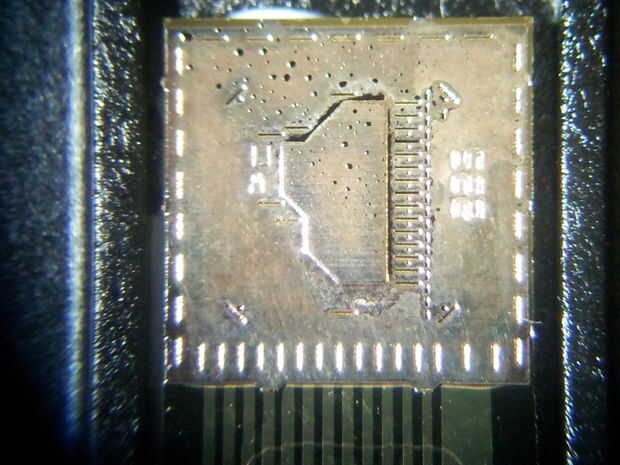

Por suerte para nosotros, Nicholas Lewis reconoció la necesidad de una plataforma de DIYable de inyección de tinta y comenzó una campaña de kickstarter para construir Inkshield: un abierto fuente de inyección de tinta Shield para Arduino. (Detrás en la acción de marzo - ver los comentarios de abajo!) InkShield está diseñado alrededor del HP C6602 inkjet cartucho, una especialidad con sólo 12 boquillas a 96 PPP, diseñada para imprimir etiquetas en cosas como el cableado (o cartuchos de tinta!). 96 PPP es igual a una echada de punto 265 micras. Como se puede ver en la última imagen de arriba, las toberas reales son sólo aproximadamente 1/3 de la distancia entre puntos, o acerca de 85 micrones - perfecto para nuestros propósitos!

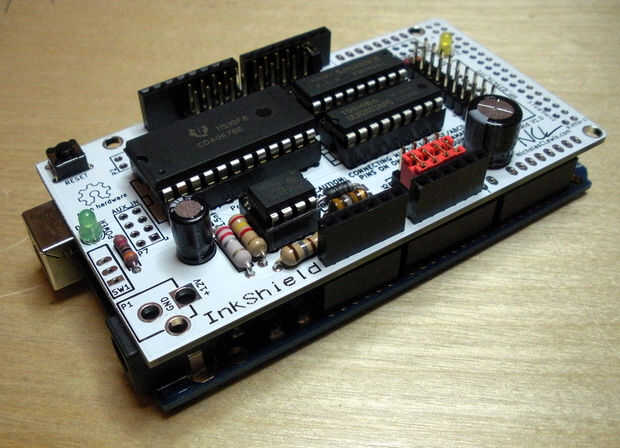

El InkShield está diseñado para ser conducido desde un Arduino, pero necesita un voltaje mayor que 5V de que Arduino se mete cuando es accionado del USB. Así que usted necesitará suministrar una entrada de 9-12V a través de un conector de alimentación opcional en el InkShield, o vía el conector de alimentación de Arduino.
