Paso 6: Juntándolo todo
-Dos láser mecanismo regulador principal con paso a paso motores (preferentemente coincidente), rescatados de unidades antiguas de CD. Costo: algunos bucks una pieza.
-Un kit de InkShield, con cartucho y cartucho. Costo: $57
-Adicionales opcional: cartuchos de tinta de HP C6602. Costo: como baja a $17
- Arduino Uno. Costo: $30
-Dos controladores de motor de Puente de H SN754410NE . Costo: $5
-Arduino shield prototipos o pequeño protoboard. Costo: $4-21
-Alambres, tornillos, separadores, caja. Costo: Gratis para $$$, dependiendo de cómo lujo desea ser.

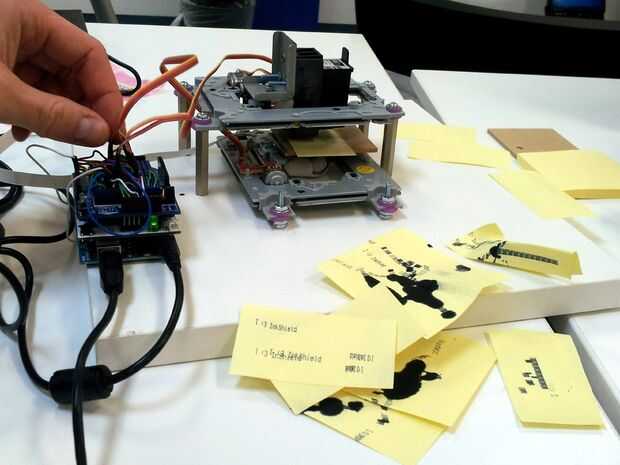

Total coste para nuestra versión: sobre $150, envío y manipulación de piezas incluidas. Las fotos de arriba muestran dos diferentes versiones que hicimos. El segundo tiene una bonita placa superior de acrílico y mucho más espacio para poner las cosas en el medio.

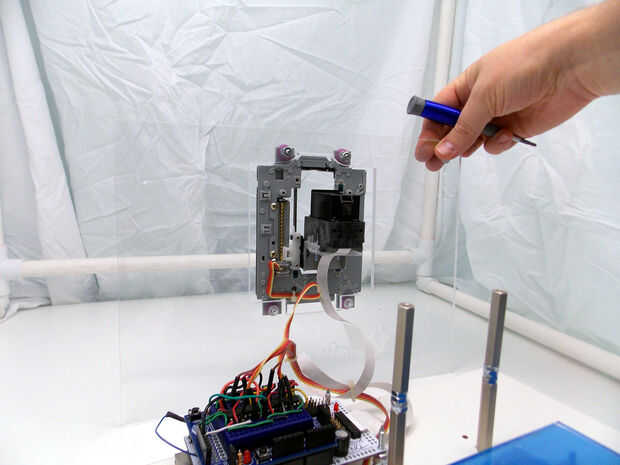

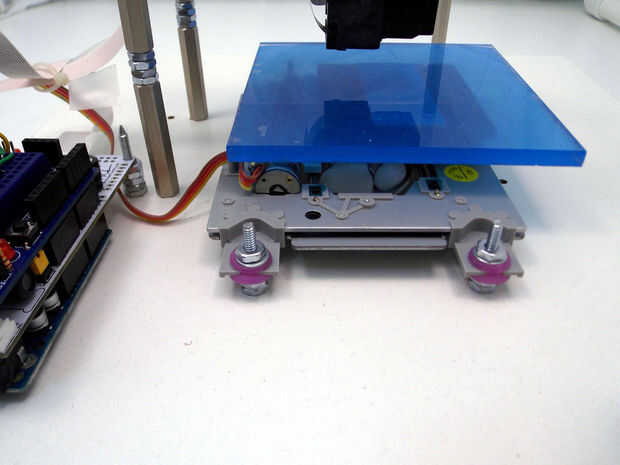

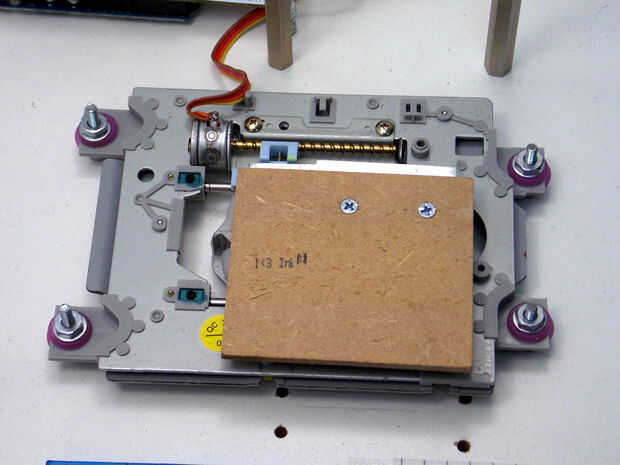

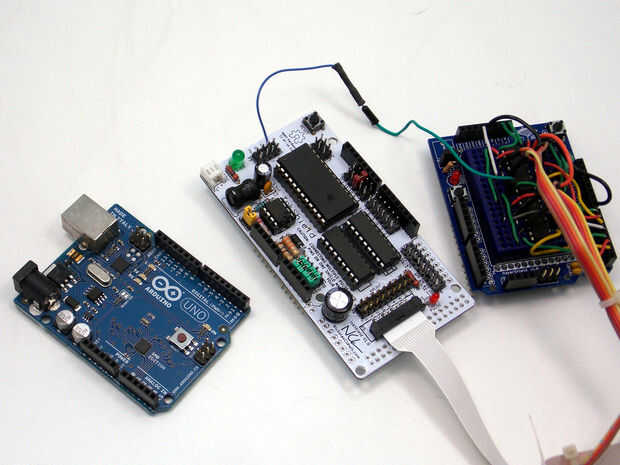

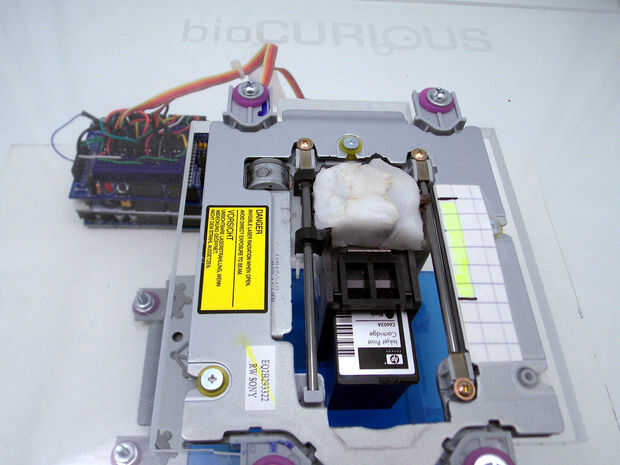

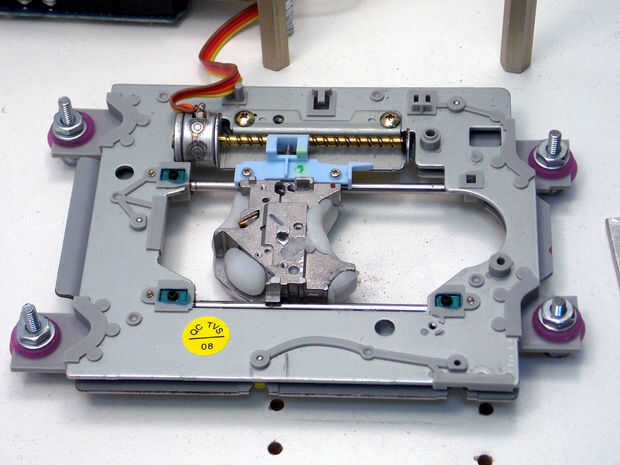

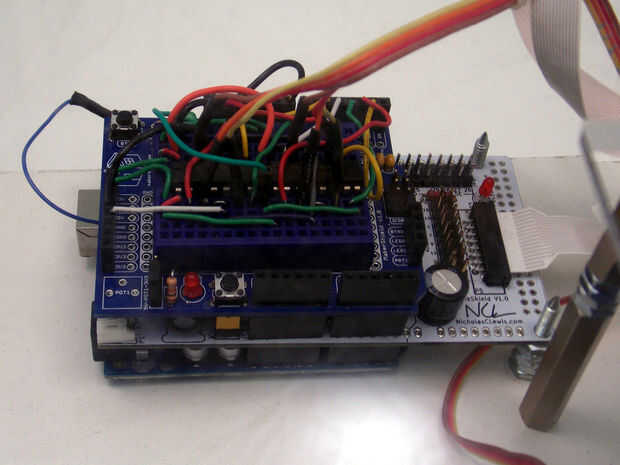

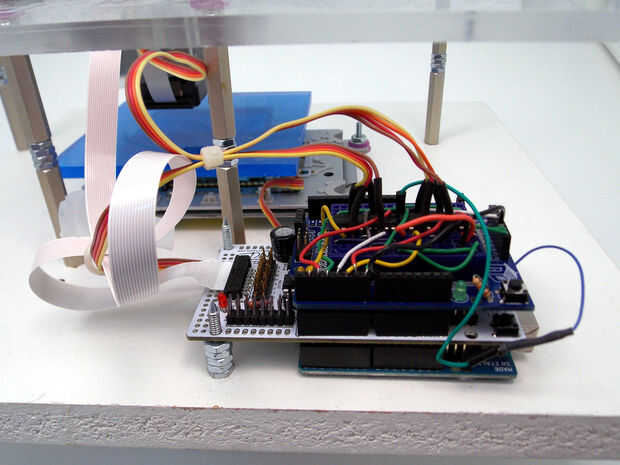

La parte inferior CD mecanismo mueve la placa azul que lo imprime en (como una placa de agarosa). El mecanismo superior de CD se encuentra en un ángulo de 90 grados en comparación con el inferior y mueve el cabezal de impresión de inyección de tinta. Utilizamos Shapelock y algunos tornillos para sujetar la plataforma inferior a la cabeza del láser y para fijar el soporte del cartucho de inyección de tinta a la cabeza láser superior. La electrónica consiste en un Arduino Uno en la parte inferior, entonces el blanco InkShield (conectado al soporte del cartucho de inyección de tinta con un cable de cinta blanca agradable) y luego un protoshield con los controladores paso a paso en la parte superior.
Las tiras de papel cuadriculada en las plataformas superior e inferior nos permiten seguir la posición de las etapas de X e Y. Área de impresión total es aproximadamente de 1,5 pulgadas en ambas direcciones, con una resolución de 150 micrones por paso. Tenga en cuenta que la resolución de los motores paso a paso es similar a la resolución de la cabeza de impresión: 96 PPP es un argumento de 265 micras, pero se separan claramente los puntos imprimidos por el cabezal de impresión - más como 150-200 micrones.
