DIY Boombox Portable (desde cero!) (13 / 18 paso)

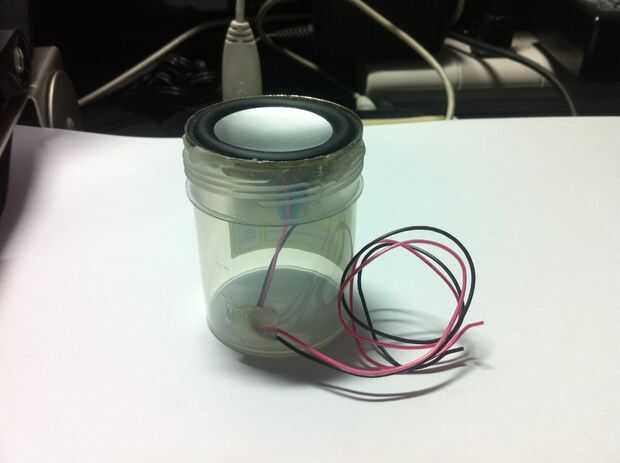

Paso 13: Altavoces Fullrange de sellado en un envase cilíndrico

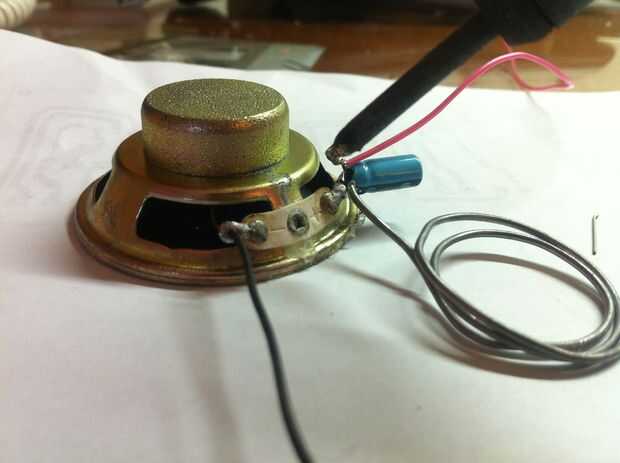

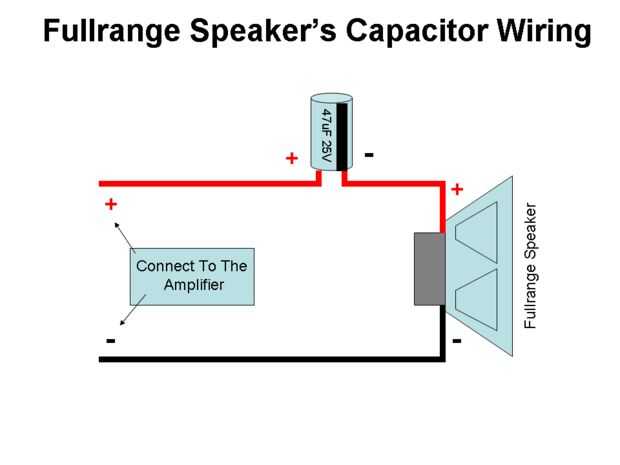

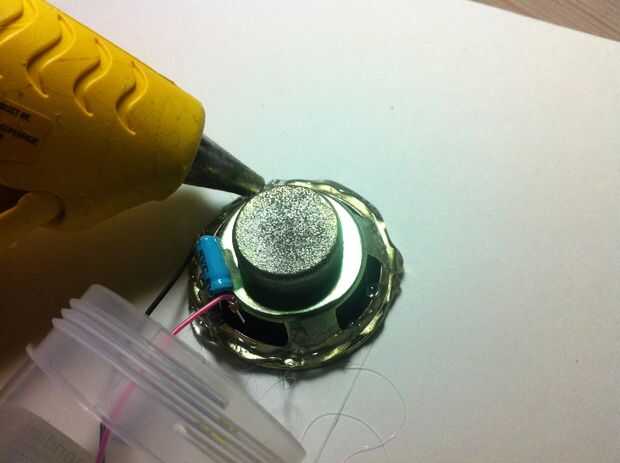

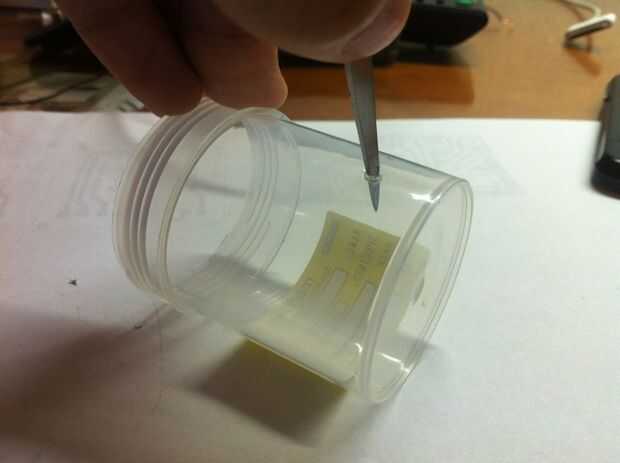

Altavoces fullrange de sellado en un recipiente más pequeño reduciría la cantidad de distorsión. Ahora es el momento para soldar los 47uF condensador (25V) a los altavoces como un crossover sencillo (limitador de frecuencia). Suelde el cable negro al terminal negativo del altavoz, y luego soldar el terminal positivo del altavoz en el lado negativo de su condensador, después de el cable rojo al lado positivo del condensador de la soldadura. Sólo tienes que seguir el sencillo diagrama esquemático.

Tengo una segunda versión de mi boombox. Había un montón de mejoras y revisiones, incluyendo los altavoces y crossovers. El crossover es ahora un "Butterworth de 2 º orden". Cada parte de la versión 2 es secreta, su mi receta secreta. Esta versión en este instructable es sólo un prototipo, así que por favor no se quejan por qué simplemente añadir un condensador muy pequeño para mi crossover.

Resumen: Añadir un recinto para su altavoz fullrange, esto reduciría la distorsión. También añadir un condensador como un cruce simple.
