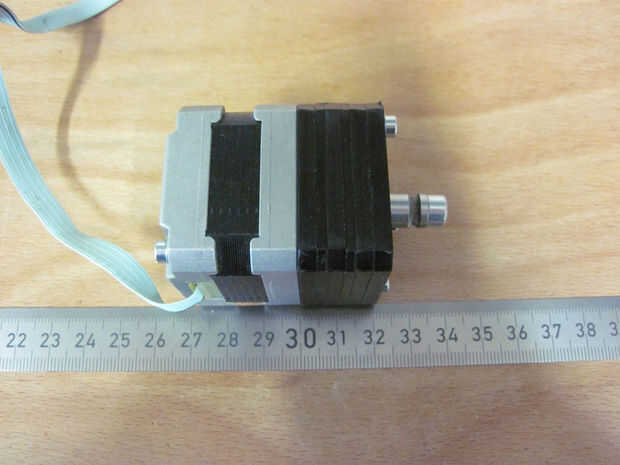

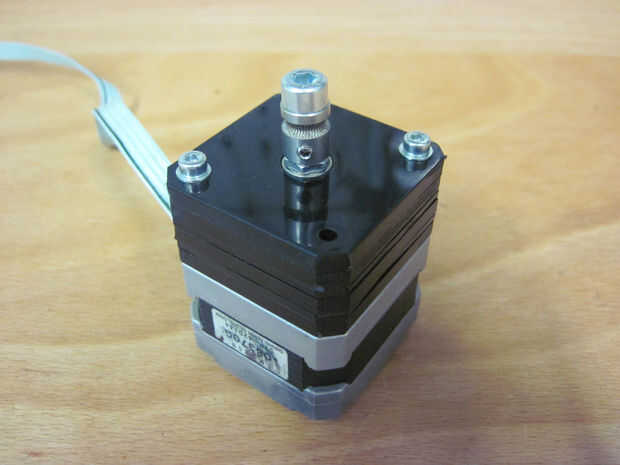

Quería construir una caja de engranajes pequeña y ligera para un motor paso a paso (excusa: para la construcción de un extrusor de luz para un 3D impresora - no confiar en la configuración de bowden, y el conductor rescatado no tenga suficiente para un accionamiento directo par - verdadera causa: jugando con el lasercutter :-)
Decidí usar POM (polyoxymethylen), ya que es bastante fuerte, auto lubricante y se puede cortar con un lasercutter... Si tienes una buena ventilación: quema POM produce formaldehído, no el mejor producto para tu salud. Así que usando un molino CNC puede ser más saludable.
Por otro lado, tenemos ahora un tres fases sistema de filtrado especialmente para formaldhyde y un cortador láser afinado bien - perfecto para los dientes finos.

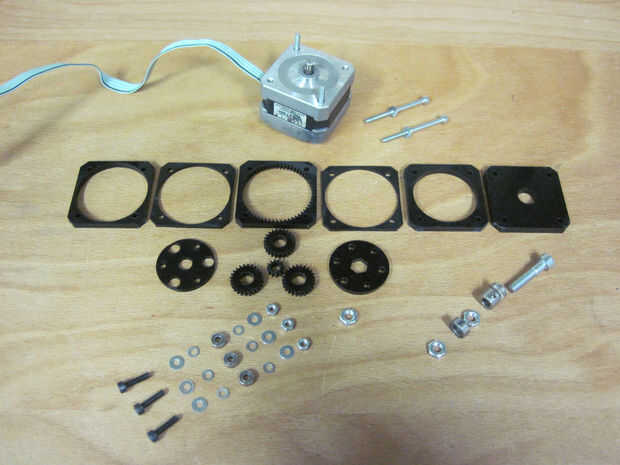

He utilizado además el cortador del laser:
-POM (usé tres grosores diferentes, 2, 3 y 4mm para obtener una versión realmente pequeña y ligera, pero también es posible utilizar sólo un grueso (4mm))
-3 * rodamientos 3mm de diámetro interior, diámetro exterior 7mm, 3mm altura
-1 * 5mm de diámetro interior, diámetro exterior 10mm, altura de 4 m m del cojinete
-tornillo de cabeza cilíndrica 12mm de largo, con arandela de 12 y 3 tuercas de 3 * 3mm hexagonal
-Hexágono cabeza 1 * 5mm tornillo 30mm largo (pero recortada abajo) y 3 tuercas (pequeña altura)
-2 * 3mm hexgon de cabeza hueca tornillo de 40mm con 2 arandelas
-Conductor de pasos NEMA17 (eje de 5mm de diámetro)
-MK8 drivegear para eje de 5 mm.
