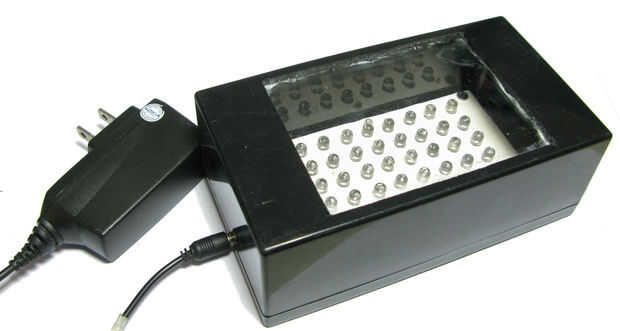

DIY caja Portable de la exposición UV (PCB fabricación de Gadget)

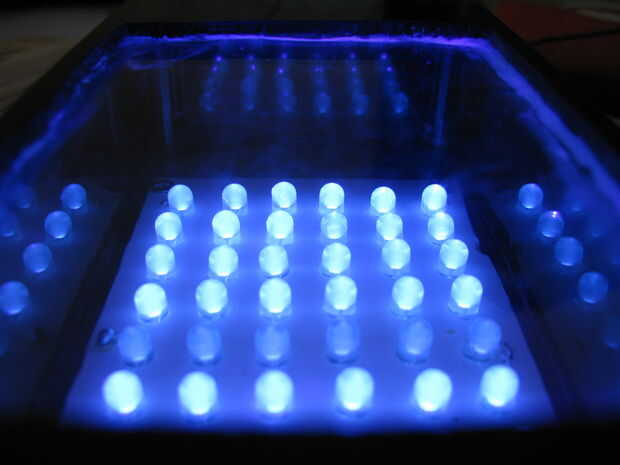

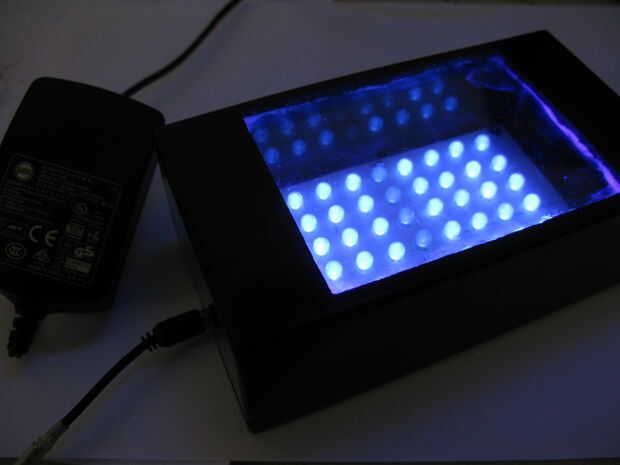

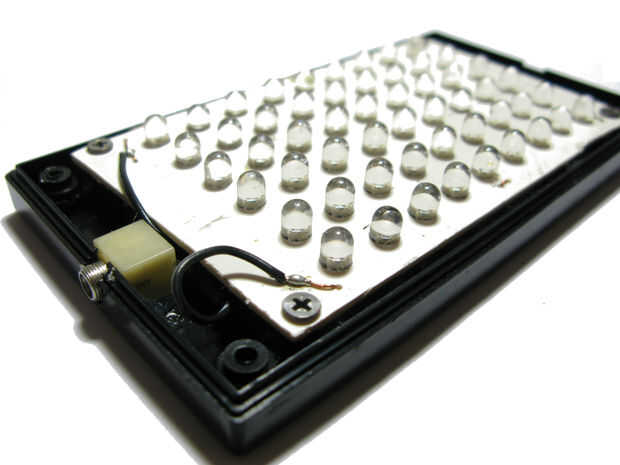

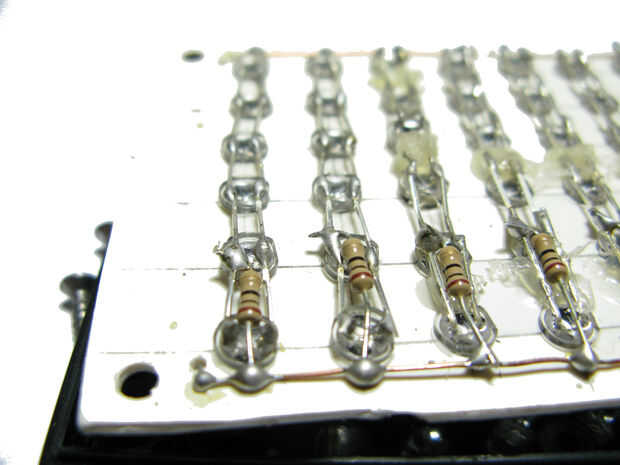

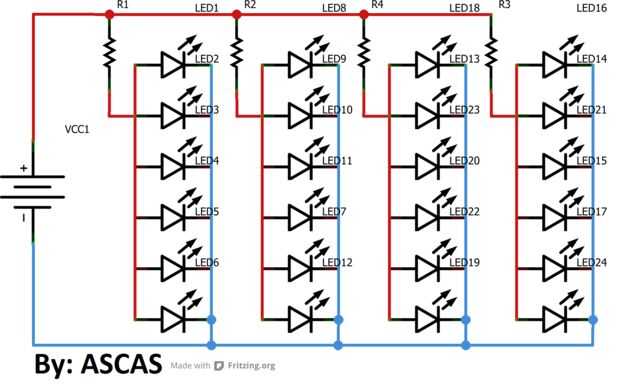

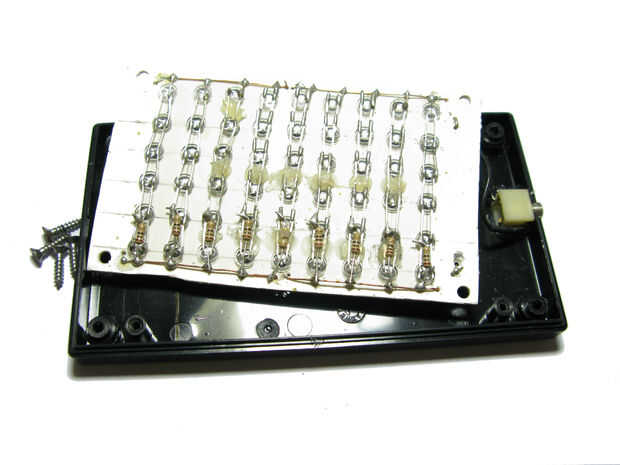

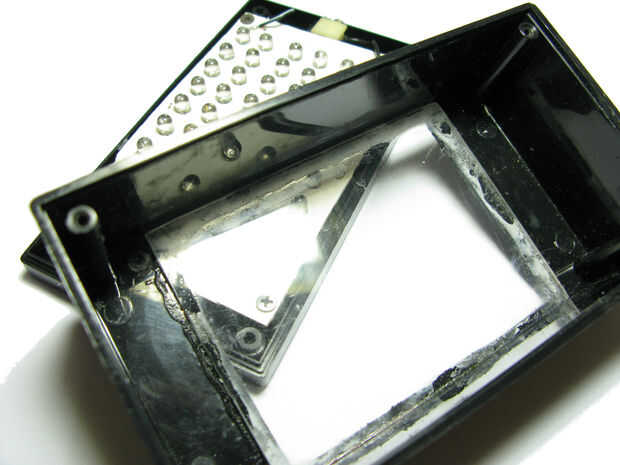

aquí está una vista previa de mi caja de exposición UV DIY que hice este pasado diciembre. Lo uso para el desarrollo "Presensitized PCB" (PCB Photopositive). Presensitized PCBs generalmente están desarrollados bajo luz del sol, tarda 3 minutos para exponerlo completamente. Con la ayuda de mi caja de bricolaje Ultravioleta, acelera el proceso de 30 segundos! También es confiable en comparación con el método de la luz solar y el método fluorescente.

Generalmente lo conecto a mi "unidad de proceso de caja de bricolaje ATmega UV" (basado en arduino). Es un pequeño accesorio para controlar la intensidad de la luz, tiene un temporizador digital, también está equipado con una pantalla LCD retroiluminada

Para que sepas cuando vas a un servicio local de fabricación de PCB, o bien usar Presensitized PCB o un láser CNC. Este proyecto sólo se recomienda para usuarios experimentados!

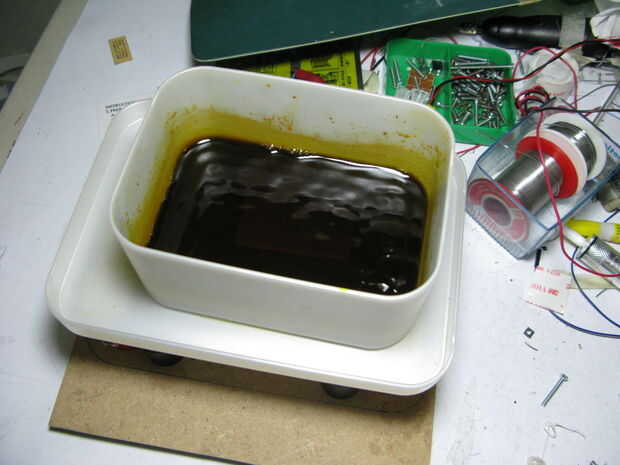

Cómo usarlo:

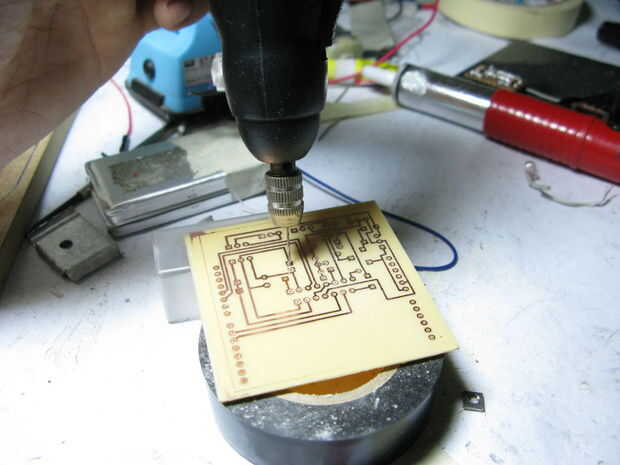

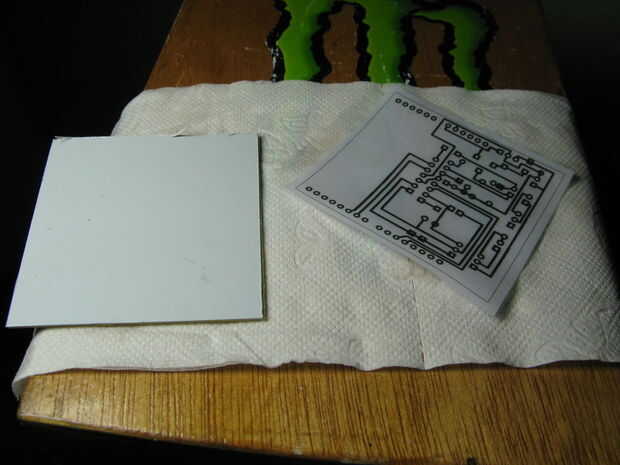

En primer lugar este gadget sólo funciona con foto-positivo PCB, no para TONER transferencia método!!! He hecho el proceso con mi «bricolaje Arduino Motor escudo», de mi anterior guía ible. Desde que empezamos a verano (vacaciones escolares), estoy planeando publicar ibles más sobre proyectos de Arduino con PCB, I'l mostrar cómo desarrollo mi PCB presensitized en mi próxima guía ible.

¿Por qué uso PCB Presensitized en vez de Toner transferido PCB?

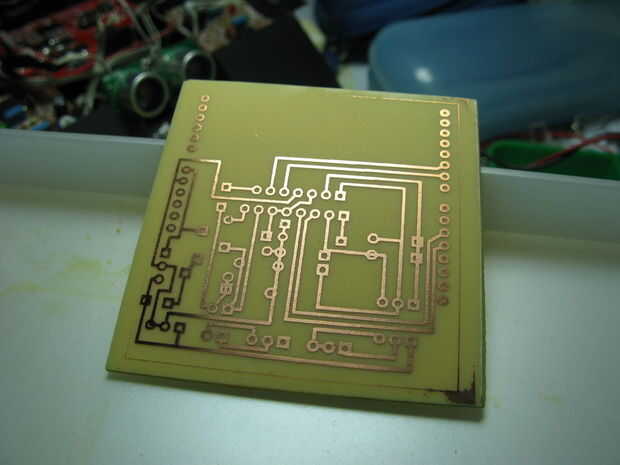

Basado en mi experiencia presensitized PCB fabricación es uno de una manera más confiable y eficiente de la fabricación de PCBs de precisión. Como todos sabemos por nuestra experiencia en la fabricación de PCBs de transferencia de tinta de Toner, hay un montón de líneas quebradas y la tinta de borrado, esto es malo ya que algunas líneas podrían corto el proyecto después del grabado. La ventaja de PCB presensitized, es la reducción de líneas quebradas. Es tan preciso, que podía hacer PCBs con líneas tan fino como una hebra de cabello!

Aquí está mi Instructable guía de transferencia de tóner: modificado para requisitos particulares DIY de circuitos (PCB Fabricación)
