Paso 4: Trabajo luces aka 2 LEDs además de la tira de LED y el interruptor JST
Esta es la parte más complicada del proyecto.
Tienes que soldar 2 x 10K resistencias a cada borde positivo de los LEDs y cables eléctricos 4 (2 cada uno, 2 negativos y positivos) verificar siempre la polaridad de la misma:
Tenga en cuenta que el ánodo es la parte pequeña y es positivo + y la catódica tiene la parte más grande y es negativo -
Después de eso, usted puede conectar en paralelo los 4 cables (positivo con positivo y negativo con negativo).

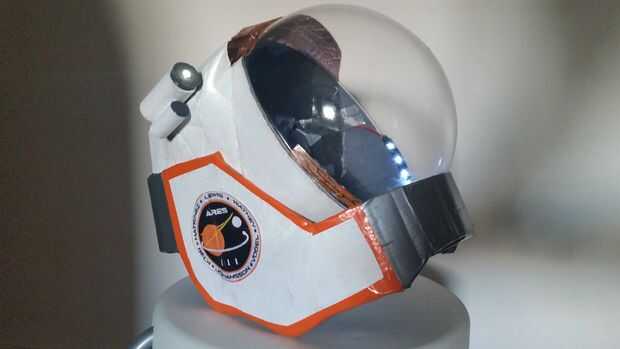

Ahora puede insertar los LEDs y los cables dentro de los cilindros de PVC, haciendo un agujero de 5/6 mm dentro del corcho (cada lados). Hacer también 2 agujeros en la tapa del cráneo del casco se deslice los cables dentro de ellos.
Cuando has hecho este paso, tienes que conectar los cables de la tira de LED (comprobar otra vez la polaridad).
Ahora usted puede soldar los 6 bordes (3 positivos y 3 negativos) del cable en el conector hembra JST.
Coloque la tira de LED en la parte inferior de la cúpula, con su propio adhesivo.
Suelde los cables PP3 (positivos y negativos) al conector macho JST (comprobar otra vez la polaridad).
El interruptor JST tiene 1 hembra y 1 macho. Fije uno de ésos a los LEDs (femeninos) y otro a la batería (hombre).
Corte un cuadrado pequeño en un lado del casco, para conectar el interruptor.
Coloque también algunos velcro adhesivo en la batería, así que será fácil reemplazarlo.
Seguridad primera!!!!!!
Aísle todos los cables eléctricos con alguna cinta adhesiva para conductos (como yo).
