Paso 2: Preparación de la viruta
http://www.ti.com/general/docs/Lit/getliterature.TSP?baseLiteratureNumber=slts251&filetype=pdf
El chip requiere por lo menos dos condensadores esr baja de 100uf de 10v.

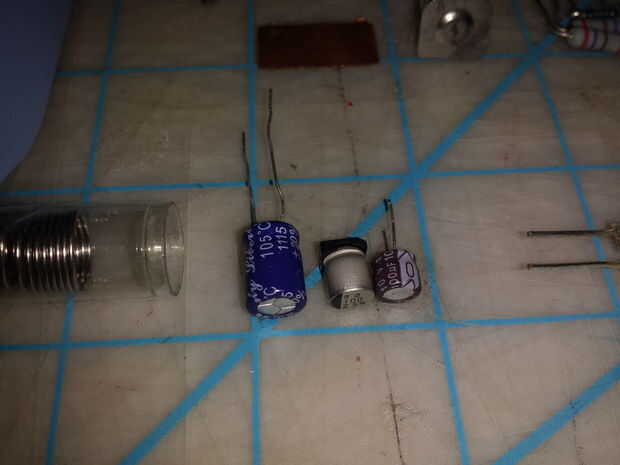

Salvado las tapas de equipos desechados y otros aparatos electrónicos. He usado cada tipo de condensadores que se ve en la foto sin problemas.

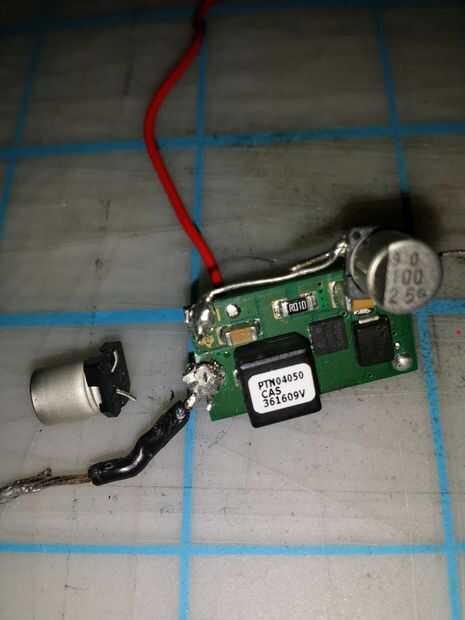

Conectar un voltaje entre entrada y tierra y el otro entre tierra y tensión de salida.
Preste especial atención a la polaridad de los casquillos. El negativo está marcado generalmente con guiones.

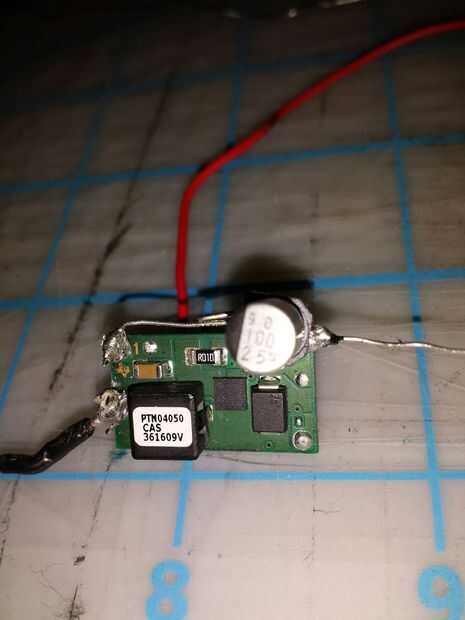

En este momento también debe soldar tramos de alambre a la entrada, suelo, salida y adj (opcional de voltaje variable).
Si usted desea hacer una unidad de voltaje variable Solde un resistor de k 15 entre Vo y adj. También soldar una resistencia 4,7 de k en serie con un pentometer k 100.
