Paso 3: Localizar y preparar un cuerpo para el e-cig

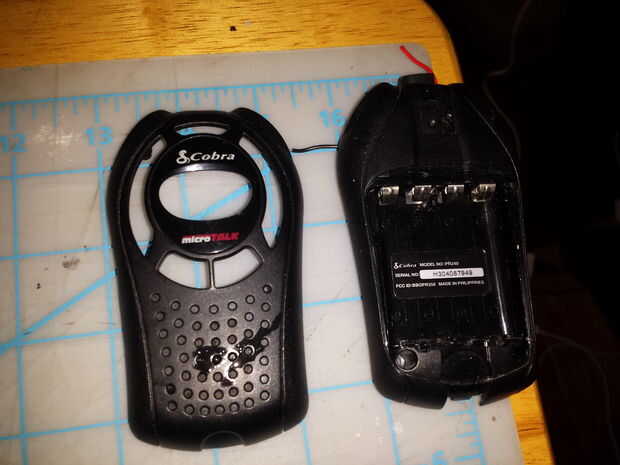

Desenroscar la parte trasera, generalmente unos pocos tornillos. Tire una vez desenroscada la aparte de la radio y la antena. Desenrosque y retire la placa de circuito interna también. Esto deja un gran espacio vacío que nos da bastante libertad para decidir dónde montar el chip y otros componentes.

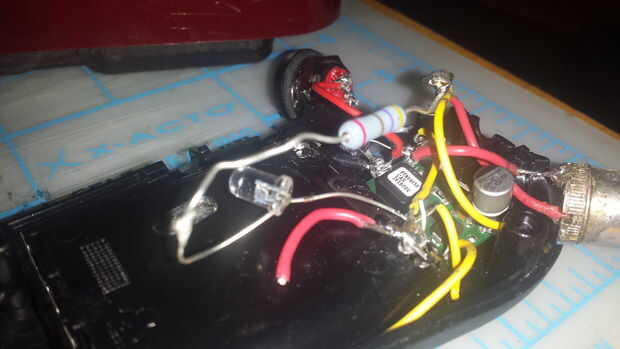

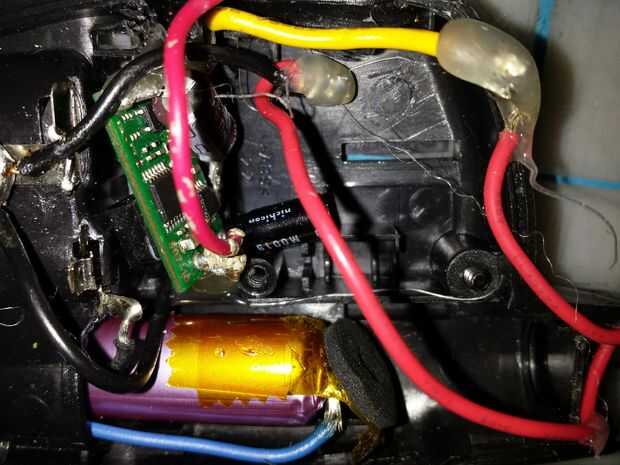

He escondido el chip dentro de la cavidad sobre el compartimento y había asegurado con un poco de pegamento caliente.

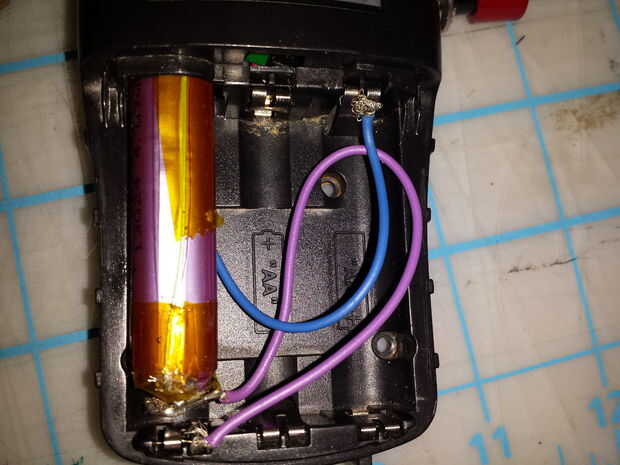

Las radios tienen compartimientos de baterías ya que no tenemos que hacer nuestra propia. Puede utilizar baterías de nimh, sin embargo opté por usar las baterías de iones de litio que he rescatado de otros aparatos electrónicos.

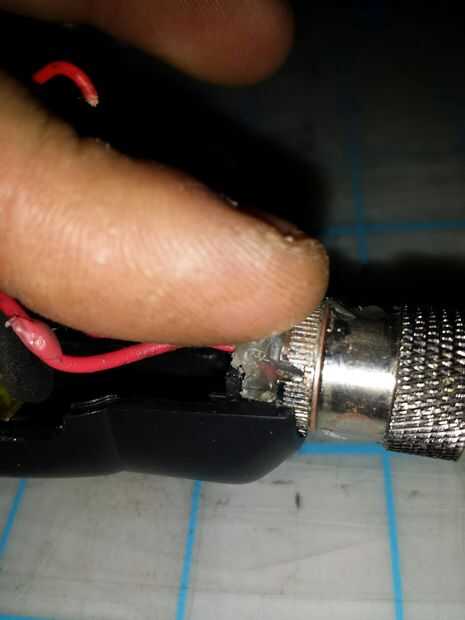

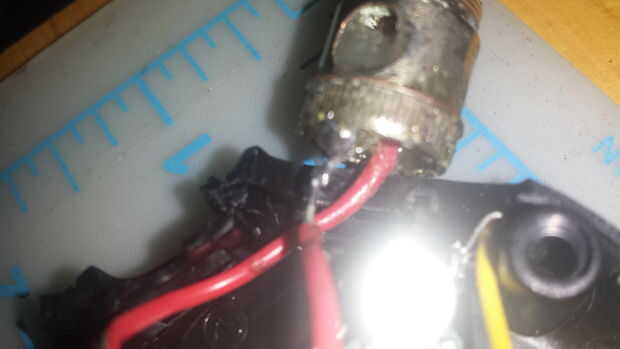

Los conectores de 510/Ego que recuperado otra vez. Montaje debe ser una brisa. He encontrado que encajan casi perfectamente dónde se encontraban las antenas. Una pequeña cantidad de afeitarse con un cuchillo del exacto puede o no puede ser necesaria para que se ajuste. Realmente me sorprendió lo poco trabajo se requiere. Fije el conector de 510/ego en su lugar con epoxi o pegamento caliente.

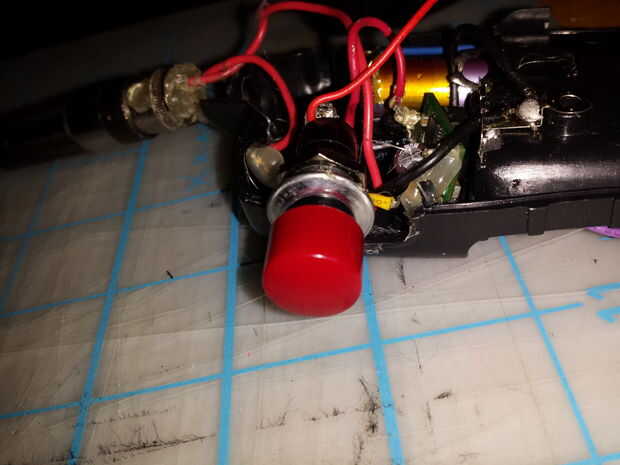

Luego decidir dónde montar el conmutador a la energía del dispositivo. Pedí los botones como muestras de NTE, haciendo libre así. También se encuentran barato en electrónica de radio shack o frys. Asegúrese de que están clasificados para 125v 3amp min. Mina había montada en los orificios de botón existentes. Otra vez mitad del trabajo ya está hecha por nosotros.

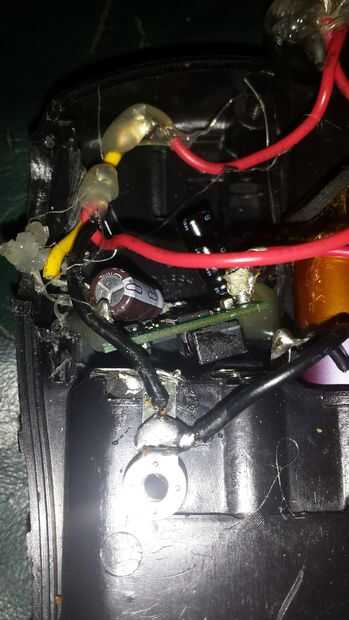

Suelde el cable desde la ficha positiva hacia un lado del botón, otro desde el otro lado a la entrada positiva en la ptn04050 de la soldadura.
También puede Agregar un encendido apagado cambiar si así lo desea. La instalación es idéntica a la anterior sólo asegúrate de poner antes el botón de disparo. Estos se pueden encontrar fácilmente en muchos productos electrónicos desechados como viejas fuentes de alimentación, equipos de sonido, etc..

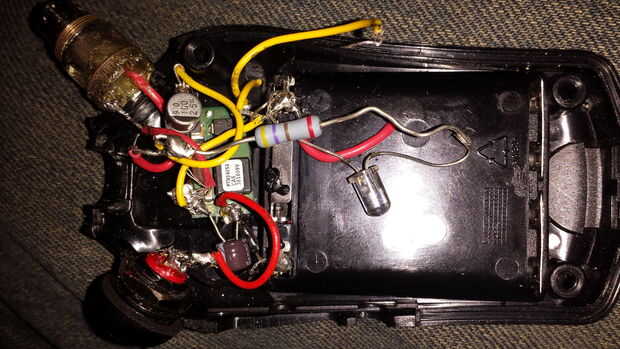

Utilice pegamento caliente para mantener la cosa en lugar y experimentar con el diseño. Puede ser fácilmente quitado más adelante.
