Paso 2: Circuito básico y trabajo
De trabajo:

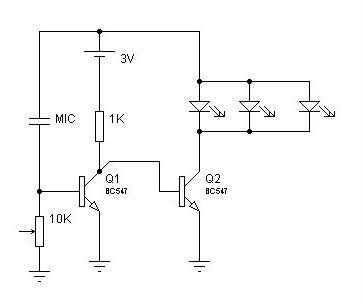

Usaremos dos transistores en cascada para proporcionar amplificación de corriente. Usando dos transistores será suficiente para iluminar 7-8 leds usando sólo fuente de 3v.
Según nuestro circuito, el LED se iluminará sólo cuando Q2 se enciende, así proporcionando un camino de tierra a los LEDS. Q2 se enciende cuando Q1 no conduce. Por lo tanto, tenemos que ajustar el potenciómetro de tal manera que cuando aplauda, sólo en aquel momento el Q1 desaparece. Este valor viene generalmente entre 4-4,5 k.
Nota: Tenga cuidado con los terminales positivo y negativo de mic comprobar antes de soldar. De lo contrario no obtendrá la salida.
