Paso 1: El desarrollo de la idea y recogida de materiales
El desarrollo comenzó en el 2013. Entonces ya tenía una experiencia limitada en la construcción de sistemas de coordenadas, y se decidió comenzar con un "equipo de padre" de la fresadora.
Para la selección de los componentes de algunos requisitos son a tener en cuenta:
-facilidad de conexión;
-compacidad;
-ergonomía;
-fácil instalación para la próxima producción en serie.
La primera dificultad fue asociada a la capacidad de conectarse fácilmente, como todos los sistemas abiertos y sistemas de control de máquinas de coordenadas, que son conocidos por mí, están basados en la interfaz LPT. Esto limita grandemente la gama de los equipos usados. La solución fue encontrada, me decidí a usar software libre proyecto GRBL basado en Arduino. Como conductores utilicé A4988 chips de la empresa Allegro.

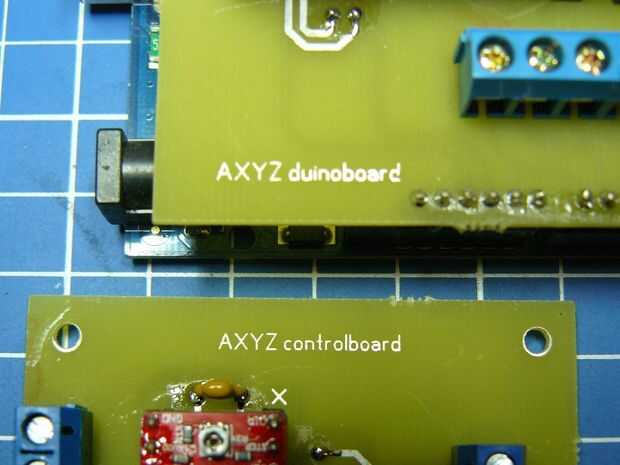

Yo apresuradamente seleccionado y reunido electrónica, porque en ese momento estaba completamente seguro de que era tarde y tenía que hacer todo rápidamente (cuánto me equivoqué). Tengo dos tablas en los componentes conocidos. Ahora drivers funcionan en el modo de paso 1/8, motores paso a paso Soviética funcionan perfectamente DSHI200-1-1.
Impresoras 3D desarrollaron activamente y la aparición de la máquina se ha copiado de ellos, que determinó el trazado de ejes y las características generales de la máquina.
La vivienda se convirtió en apoyo, el eje x se fija y la mesa de trabajo (eje y) se movió debajo de ella. El eje z se combinó en una sola unidad con el carro del eje x. Los rodamientos lineales se presionaron derecha en la caja, que guarda mucho el costo de los componentes, pero al mismo tiempo es no da una pérdida en la rigidez.

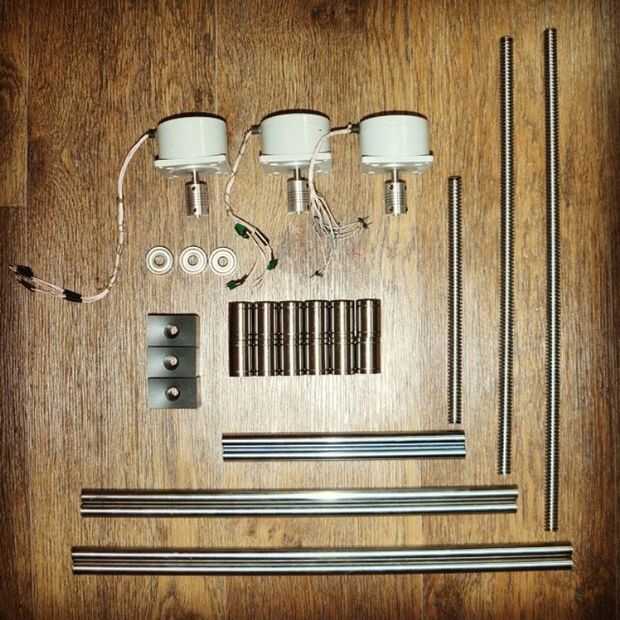

Los ejes se mueven las guías cilíndricas de unos 12 mm de diámetro con la ayuda del tornillo trapezoidal.
Cuando terminé con la electrónica, configuración de ejes y el factor de forma, fue necesario determinar el material que fue posible crear la máquina.
Necesitaban algunos de la losa de material, que simplemente podía procesar, comprar barato y luego realizar fácilmente la máquina.

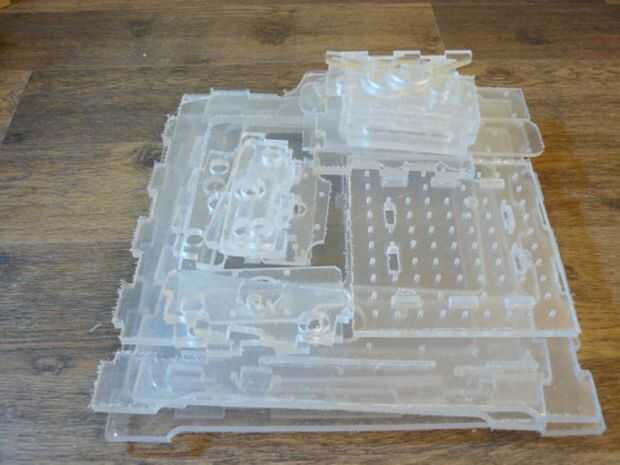

La elección recayó en Plexiglas 10 mm de espesor para la estructura principal y 5 mm para traslapos.
Este material es fuerte y suficientemente elástica, es fácil de molino o cortar con el láser y luego unirlo todo y pintarlo.
