DIY CNC - fabricación de engranajes con el Software libre

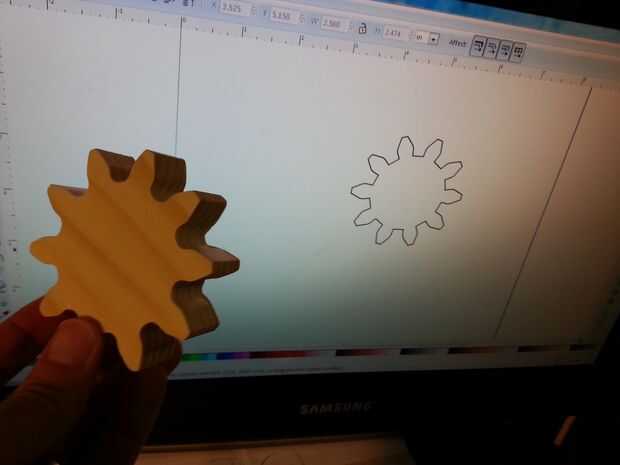

Este fue sólo un proyecto rápido para mostrar cómo utilizar software libre para hacer engranajes en un CNC casero construido. El video muestra el proceso.

(1) un engranaje se diseña en Inkscape

(2) el diseño se guarda como un archivo SVG en Inkscape

(3) ir a www.MakerCam.com

(4) abrir el archivo SVG

(5) convertir la imagen a código g después de ajustar los parámetros

(6) abrir el código g en Mach3 y tener el CNC corte la forma.

Es un divertido proyecto para jugar con.

Enlace del video: https://www.youtube.com/watch?v=ftIsd00pDjw

Gracias por echar un vistazo.

Etiquetas: Madera, CNC, Cnc DIY, Inkscape, Makercam, Engranajes, CNC Router, CAD/CAM, Cajón deslizante cnc
