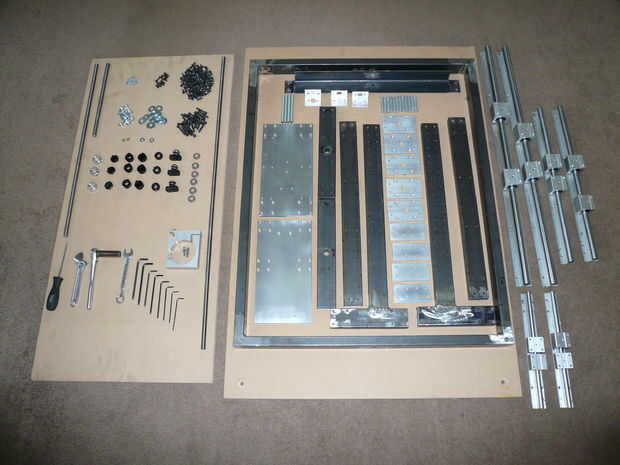

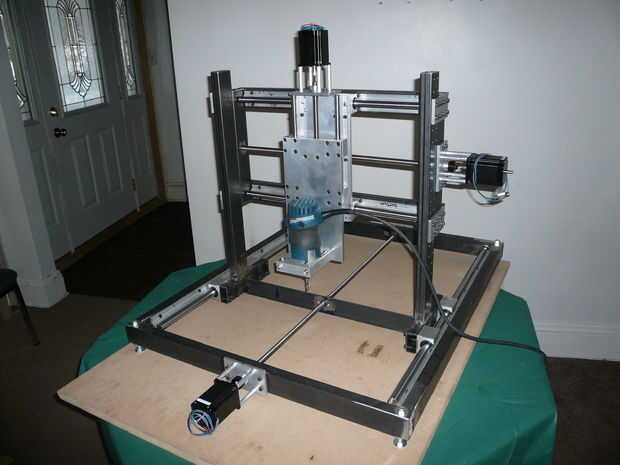

Este instructable le mostrará cómo construir un Router CNC que le permitirá cortar formas 3-d de madera, plástico y aluminio utilizando un router de mano estándar. Recientemente he notado más y más proyectos en instructables han implicado el uso de algún tipo de máquina CNC, ya sea un cortador láser, impresora 3d, fresadora, etc.. Quería unirse a esta revolución de la fabricación digital y empezar a hacer mis proyectos incluso mejor usando estas herramientas. Así que hace un año puso a buscar una manera para hacer esto posible y llegó a la conclusión de que un simple router CNC de 3 ejes sería la mejor opción para que las cosas van. Comencé a hacer una cierta investigación y decidió diseñar y construir mi propia maquina. Este instructable pasos aunque todas las piezas necesarias para construir la máquina que he diseñado y el razonamiento de por qué construí la máquina lo que hice. También incluye una explicación de la tecnología CNC y sería un gran referente para cualquiera que quiera para aprender algunas habilidades de fabricación de metal. Mi esperanza es que alguien podría utilizar estos planes para construir este router por sí mismos o al menos sacar un poco de inspiración de mi diseño. He creado dibujos en 2d de todas las partes con completadas dimensiones y especificaciones técnicas, detalles de cómo construir cada parte, una lista completa de piezas y herramientas con los precios y enlaces, un diagrama de cableado básico y una explicación del diseño.
Me han diseñado este router para ser muy versátil y espero utilizar también esta misma máquina como una impresora 3-d y un cortador de espuma de alambre caliente en el futuro. Esta máquina está hecha de placa de aluminio y tubo de acero rectangular y se fabrica con una pequeña sierra de banda horizontal, el Banco superior taladro y flujo base MIG soldador. No hay necesidad de alta precisión y costosas herramientas para construir esta máquina. Utilizando las técnicas que he enumerado en este instructable para marcar, centrado, perforación y golpeando a alguien con el deseo de construir algo, será capaz de completar este proyecto. Hay no hay ángulos de corte o piezas que parecen imposibles de conseguir derecha, sólo recta corta y agujeros para perforar. La máquina de pernos juntos y puede ajustarse para Plaza y nivelación en cada eje.
Para aquellos de ustedes que ya saben acerca de routers CNC que son aquí las especificaciones de mi maquina.
Viajes: Eje x en 23
Eje y en 13
Eje z de 6
Linear de la guía: Apoyo carril Linear de Ronda y rodamientos montados (20mm, 16mm, 12mm)
Unidad lineal: 5 1/2"-10 comienzo DumpsterCNC anti-contragolpe tuercas y tornillos de precisión ACME

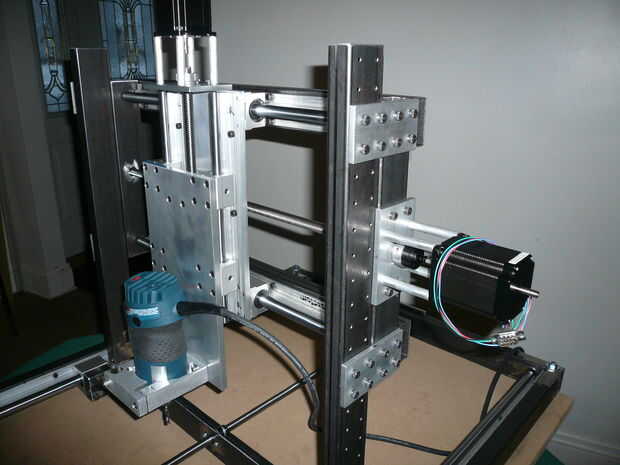

Unidad de Motor y el controlador: Gecko G540 controlador con Gecko 280oz-in NEMA 23 motores paso a paso
Construcción: Soldado de 1 "x 2" tubería y 3/8" placa de aluminio de espesor de acero

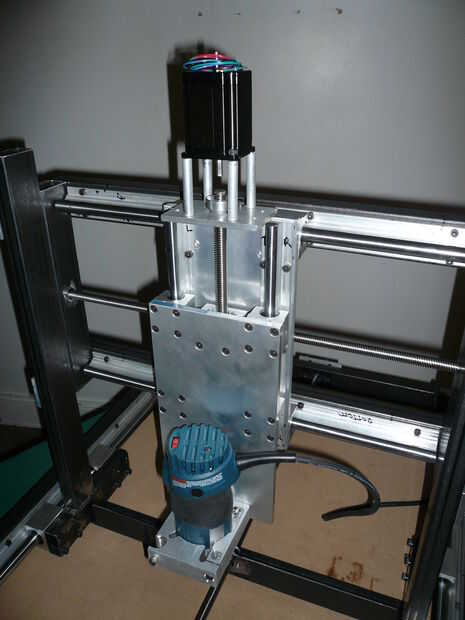

Eje: Bosch Colt fresadora
Velocidad rápida: 200 ipm (pulgadas por minuto)
Velocidad de corte: 1/4" del extremo molino, ancho corte, 0,100" profundidad de corte, 50 ipm, material - madera dura (esto es un corte bastante fácil y es probablemente menos de la mitad de la capacidad de corte verdadero)
Este video es un lapso de tiempo de la Asamblea del router, una hora y media condensada en 45 segundos.

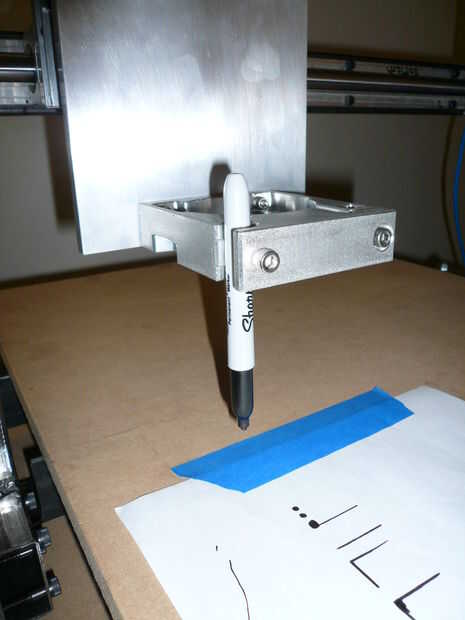

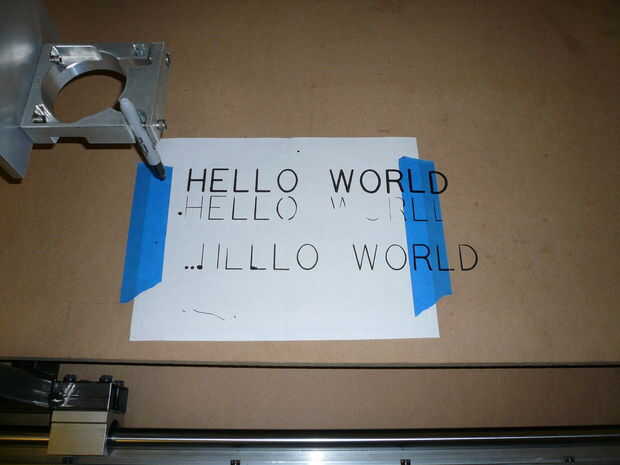

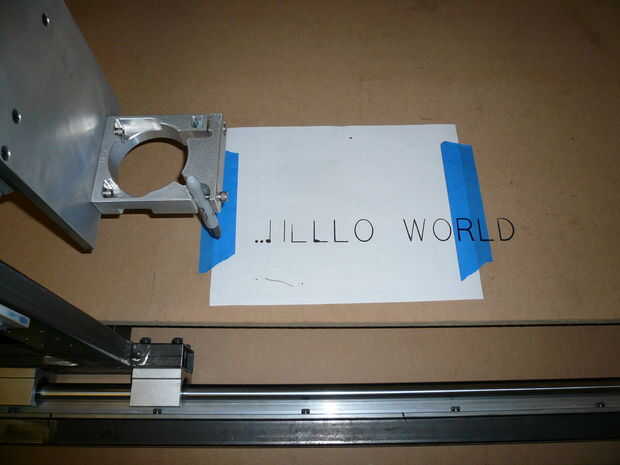

También hay un video de la primera prueba de esta máquina en el último paso. La CNC escribe el clásico "Hola mundo"
