DIY CNC Router (9 / 30 paso)

Paso 9: Montaje del Motor de coche

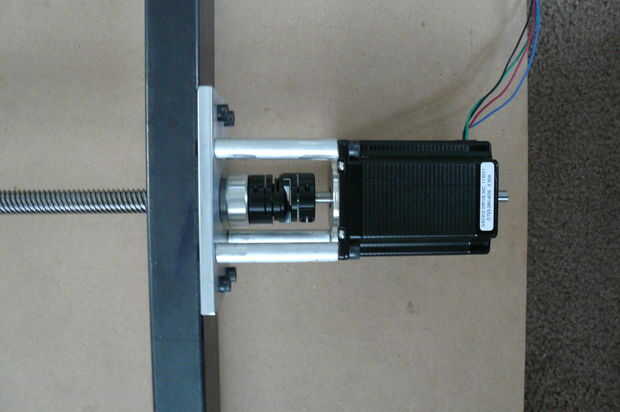

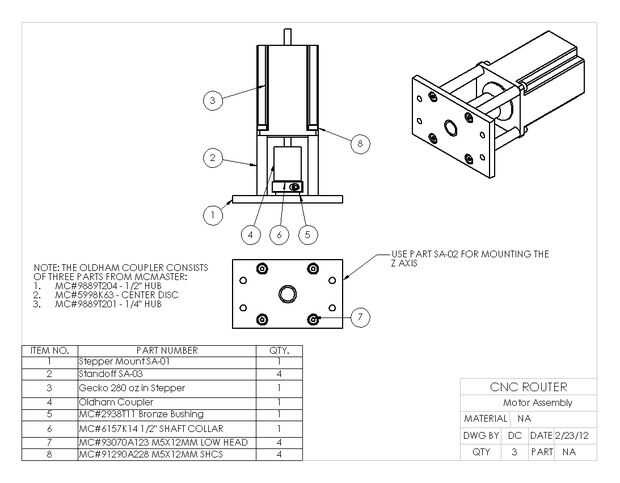

Este es el montaje básico del motor y el acoplador para cada eje.  A partir de la placa de montaje de pasos, el buje de bronce se coloca en el agujero del 5/8".  Tuve que aprovechar estas adentro con un martillo que funcionaba bien.  El collar del eje va en el ACME tornillo siguiente seguida de la 1/2" diámetro acoplador de oldham.  Estas piezas de la abrazadera en con el tornillo sujetador.  El acoplador de oldham se compone realmente de tres partes separadas, la 1/2" diámetro acoplador para el tornillo ACME, el disco de centro, y el 1/4" diámetro lateral para el paso a paso.  Decidí usar acopladores de oldham porque tienen cero holgura y puede manejar mayor desalineación.  Esto es necesario porque va a ser casi imposible conseguir el tornillo ACME y del motor paso a paso perfectamente alineados.  Si se utiliza un acoplador rígido y los ejes no están alineados así se va poner tensión innecesaria en sus cojinetes del motor paso a paso y que causan fricción en el sistema que conduce a las partes que se desgasten mucho más rápido.  Los acopladores de oldham son un poco caros en $30 para las tres partes pero salvará su steppers y tornillos ACME.

Este es un vídeo de Ruland y cuenta con una gran Descripción de la los acopladores de Oldham.  Los acopladores que he enumerado de Mcmaster se hacen por Ruland.
