Paso 3: Fresadora CNC de piezas y materiales
Table.tableizer-tabla {frontera: 1px solid #CCC; font-family: Arial, Helvetica, sans-serif; font-size: 12px;} td .tableizer-mesa {acolchado: 4px; margen: 3px; frontera: 1px solid #ccc;} th .tableizer-mesa {color de fondo: #104E8B, color: #FFF; font-weight: bold;}
| Categoría | Número de parte | Descripción | Proveedor | Cantidad | Precio/unidad | Total |
|---|---|---|---|---|---|---|

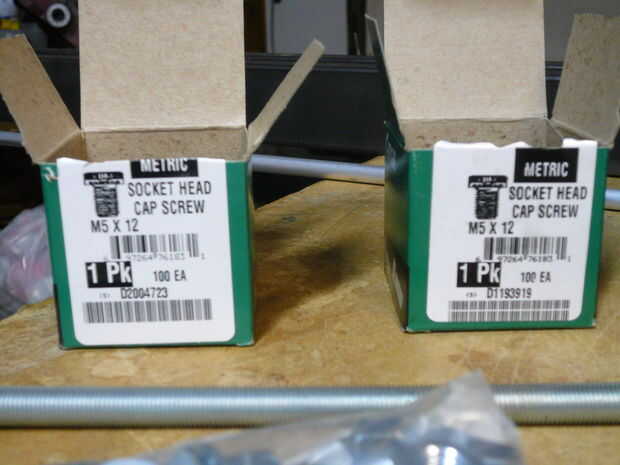

| Hardware | 91290A228 | M5x12mm SHC, (vendido en paquetes de 100, 2 paquetes necesitan) | McMaster | 2 | paquete de 6.89 | 13.78 |
| 93070A123 | M5x12mm SHC bajo cabeza (se vende en paquetes de 50 unidades) | McMaster | 1 | 9.63/pack | 9.63 | |

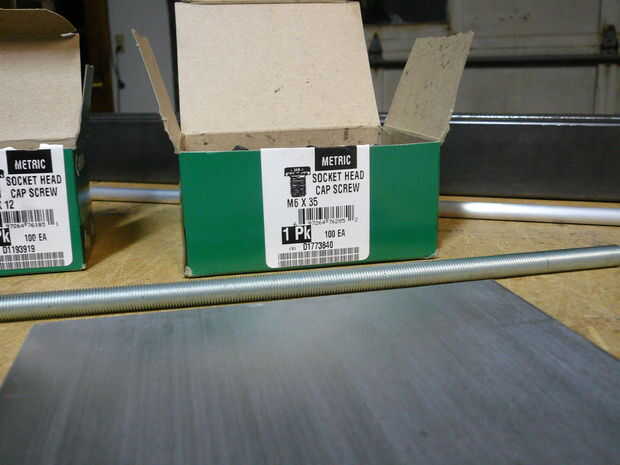

| 91290A334 | M6x35mm SHC (se vende en paquetes de 100 unidades) | McMaster | 1 | paquete de 10,16 | 10.16 | |
| 162075 | Tornillos de máquina 8-32 tuercas | Lowes | 1 | $1,00 | $1,00 | |
| 215901 | 3/8" varilla roscada con tuercas y arandelas | Lowes | 1 | $10,00 | $10,00 | |
| 57870 | 1/4"-20 x 1,5" pernos con tuercas y arandelas | Lowes | 6 | $5,00 | $5,00 | |

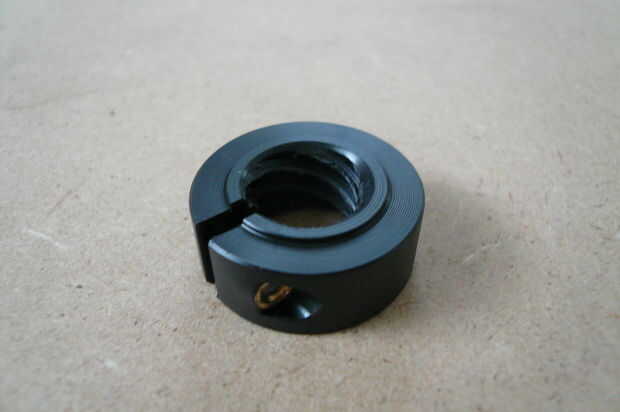

| Partes específicas del CNC | AC12105-LN | 1/2"-10, 5 comienzo collar de eje sujeción Acme | dumpsterCNC | 3 | $25,00 | $75,00 |

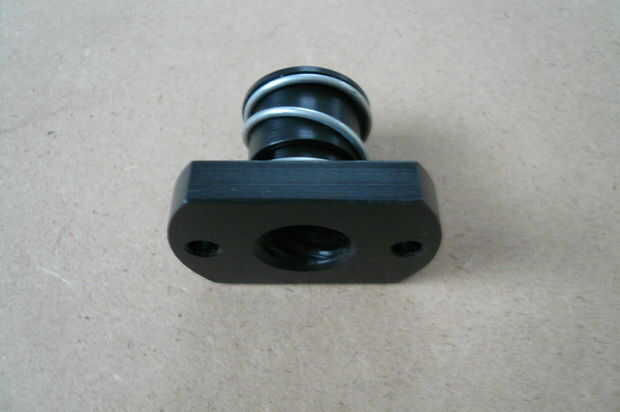

| AC12105-TC | 1/2"-10, 5 comienzo tuerca anti-backlash de Acme | dumpsterCNC | 3 | $10,25 | $30,75 | |

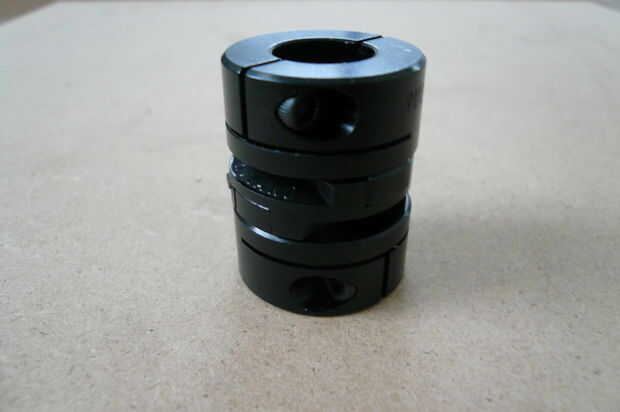

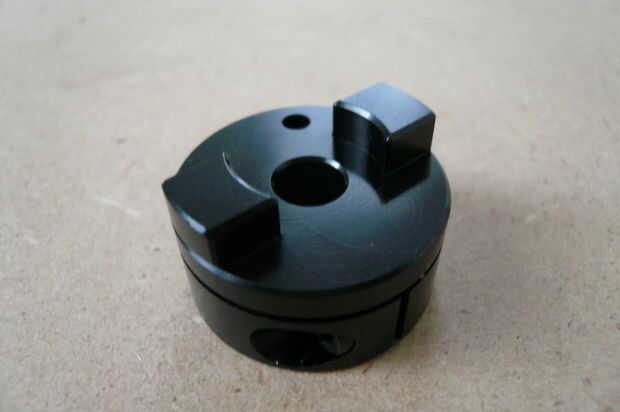

| 9889T201 | Acoplador de Oldham, 1/4" diámetro, sujeción | McMaster | 3 | $15,75 | $47,25 | |
| 9889T204 | Acoplador de Oldham, 1/2" diámetro, sujeción | McMaster | 3 | $15,75 | $47,25 | |

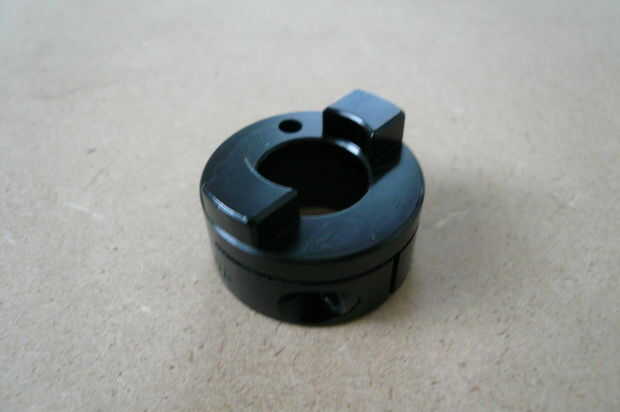

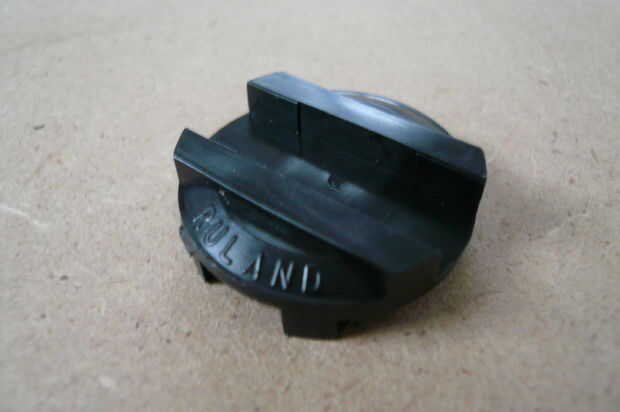

| 59985 63 K | Disco de acoplamiento Oldham | McMaster | 3 | $5,02 | $15,06 | |

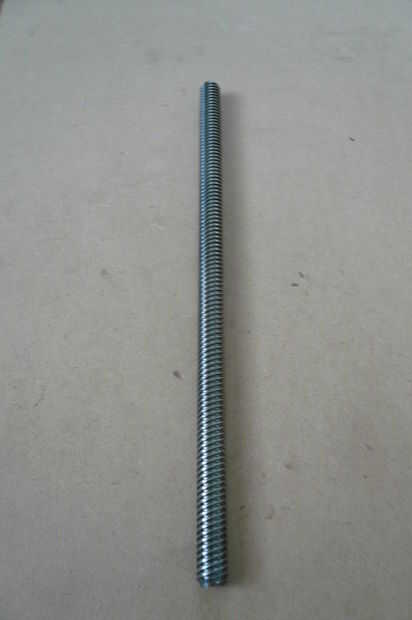

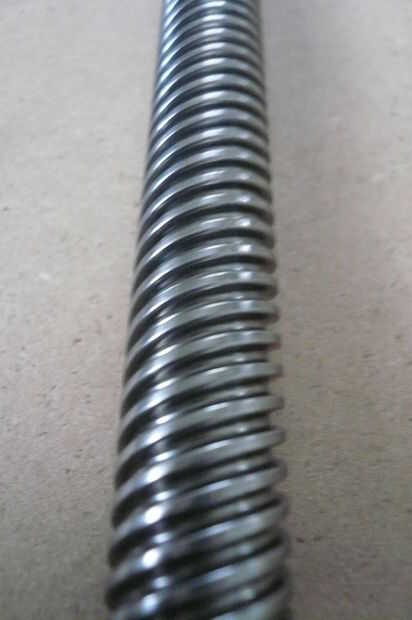

| 99030A704 | 1/2"-10, 5 comienzo tornillo Acme, 6 pies de largo | McMaster | 1 | $57,50 | $57,50 | |

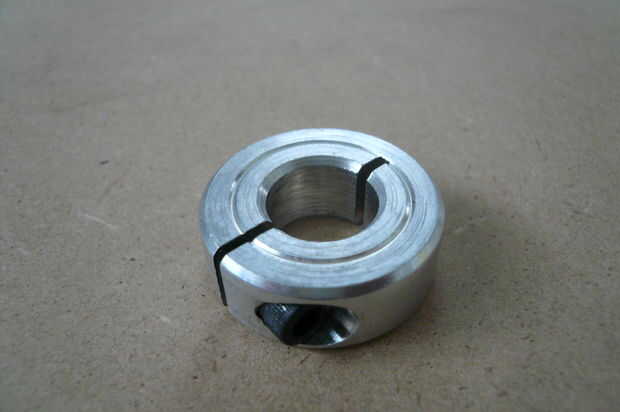

| K 6157 14 | 1/2" diámetro fijación collarín del eje | McMaster | 3 | $2,47 | $7,41 | |

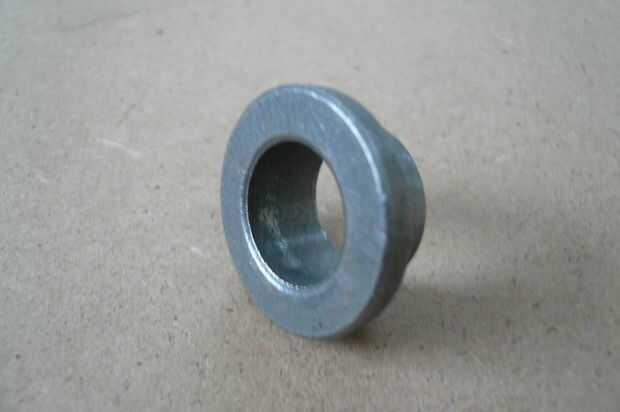

| 2938T11 | 1/2" diámetro de buje de bronce con brida | McMaster | 6 | $0,63 | $3,78 | |

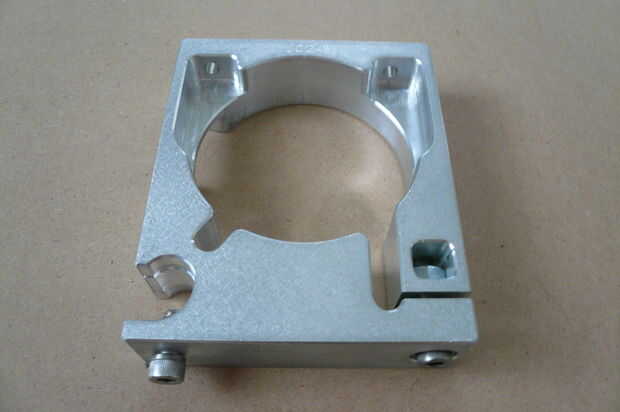

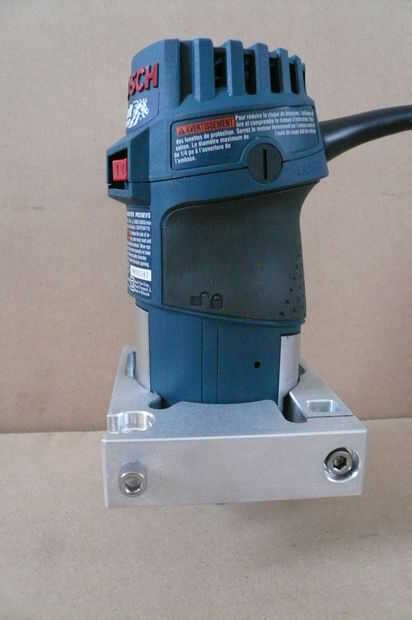

| N / A | Montaje de Router Bosch Colt | k2CNC | 1 | $55,00 | $55,00 | |

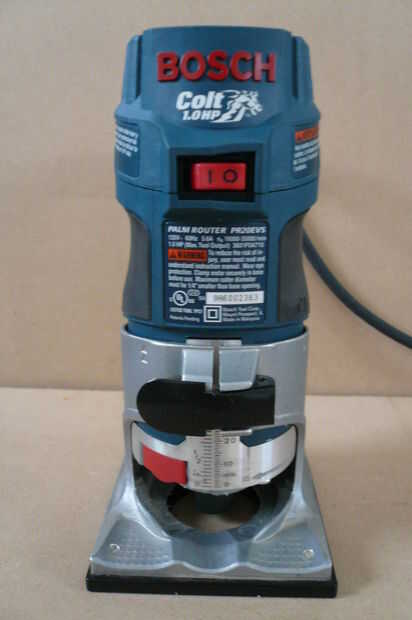

| N / A | Bosch Colt mano Held Router | Amazon | 1 | $100,00 | $100,00 | |
| N / A | Rodamientos y guías lineales | linearmotionbearings, Ebay | 1 | $223,00 | $223,00 | |
| Electrónica | G540 | G540 controlador de Motor paso a paso | Danmauch, Ebay | 1 | $240,00 | $240,00 |
| G723-280-4 | Gecko en oz 280 motor paso a paso, doble eje | Gecko | 3 | $60,00 | $180,00 | |
| 295929 | Jameco | 1 | $114,95 | $114,95 | ||
| 15748 | Conector macho DB9, soldadura | Jameco | 3 | $0,55 | $1,65 | |
| 15771 | Conector DB9 hembra, soldadura | Jameco | 3 | $0,55 | $1,65 | |
| 15722 | DB9 Conector campana | Jameco | 6 | $0,49 | $2,94 | |
| 645722 | Cable CAT 5e, 100 pies (unos 30 pies es necesario) | Jameco | 1 | $14,95 | $14,95 | |
| 611928 | 48V Relay | Jameco | 2 | $4,49 | $8,98 | |
| 1945268 | Interruptor de palanca | Jameco | 6 | $1,35 | $8,10 | |
| 69792 | Combinación interruptor con luz | Lowes | 1 | $7,99 | $7,99 | |
| 70684 | Toma de corriente | Lowes | 1 | $0,48 | $0,48 | |
| 56592 | cable de alimentación de 12-3 8 ft | Lowes | 1 | $10,00 | $10,00 | |
| 7739 | grounded(3 Prong) conector de alimentación | Lowes | 1 | $2,77 | $2,77 | |
| 103392 | Lowes | 1 | $35,00 | $35,00 | ||
| Material | N / A | 1x2x.065 "acero tubería 24ft | Tubo industrial y acero o Speedymetals.com | 1 | $48,00 | $48,00 |
| N / A | 1x1x0.125 "de 6 pies de tubo de acero | Tubo industrial y acero o Speedymetals.com | 1 | $15,00 | $15,00 | |
| 8975K 683 | Aluminio 6061, 1/4" espesor X 2-1/2" ancho X 3' longitud | McMaster | 1 | $17,88 | $17,88 | |
| 8975K 441 | Aluminio 6061, 3/8" espesor, 6" ancho, 1' longitud | McMaster | 2 | $17,72 | $35,44 | |
| 1658T43 | Tubo de aluminio 3/8" OD x 0,145" ID x 8 pies de largo | McMaster | 1 | $6,61 | $6,61 | |
| 8 97 5K 713 | Aluminio 6061, 1/4" espesor X 2" ancho X 3' longitud | McMaster | 1 | $17,23 | $17,23 | |
| 37461 | 4'x 8' x 3/4" MDF chapa | Lowes | 1 | $32,00 | $32,00 | |
| Total | $1568,19 |
