DIY CNC Router (7 / 30 paso)

Paso 7: Paso a paso Motor placa de montaje

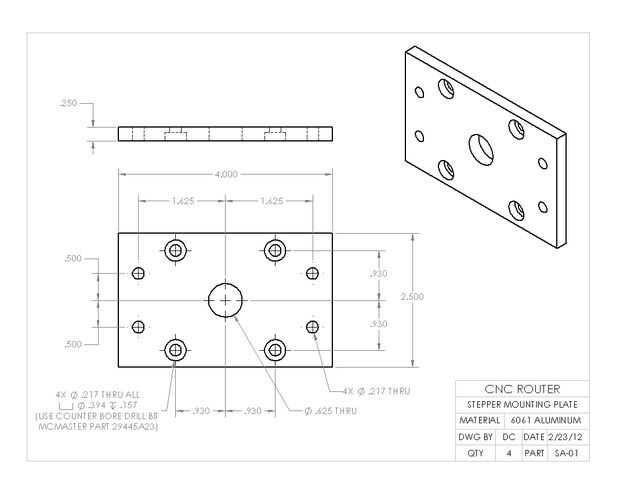

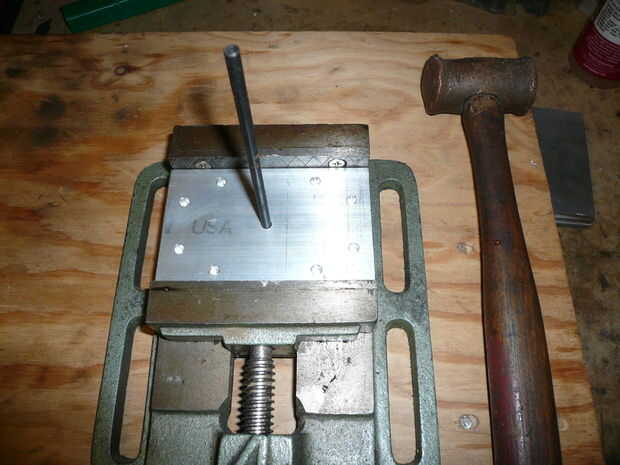

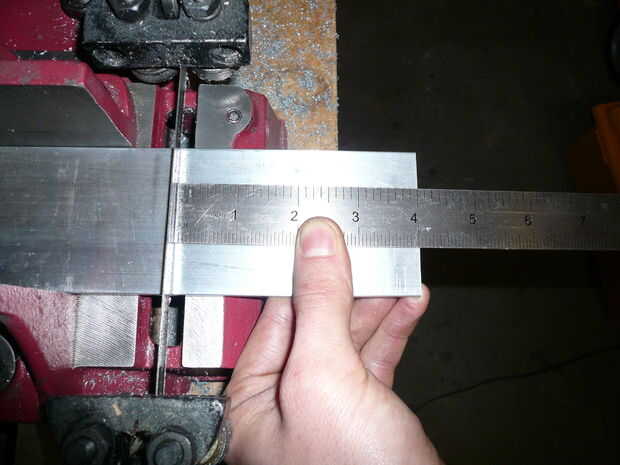

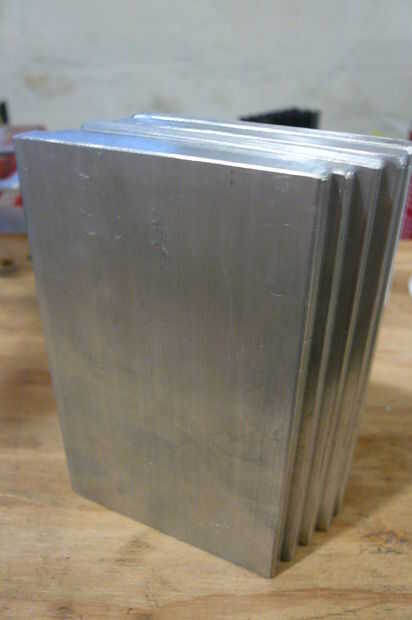

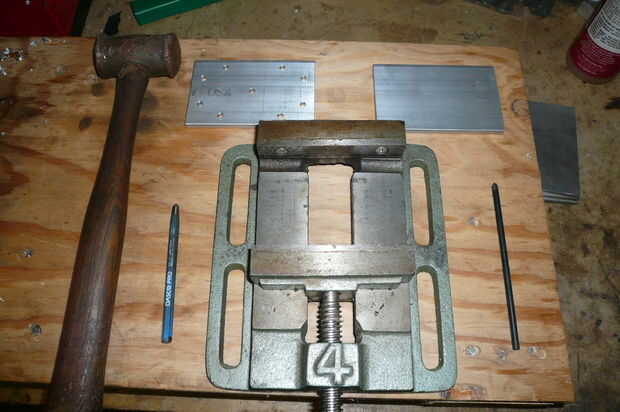

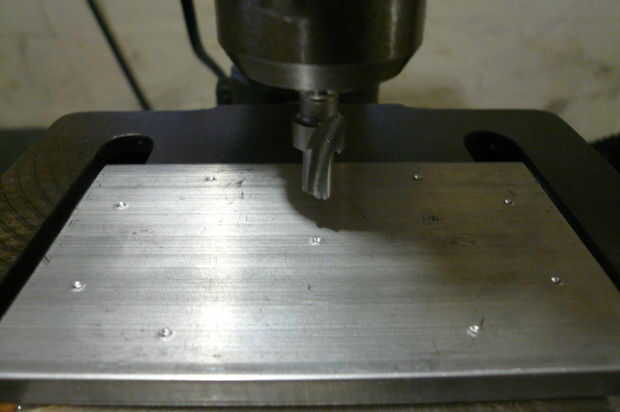

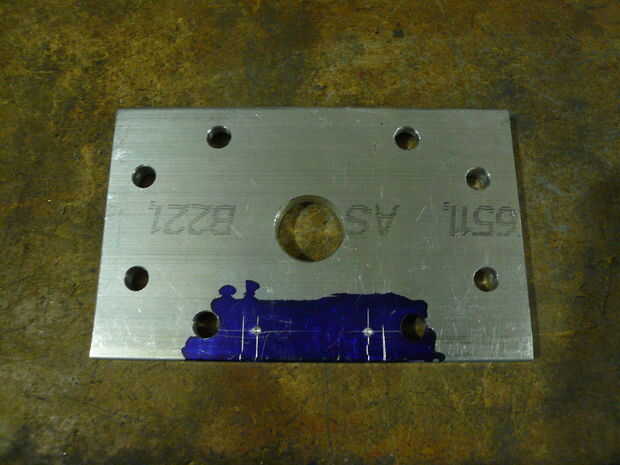

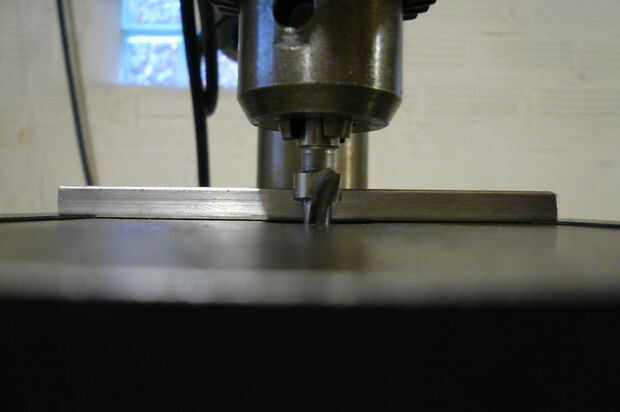

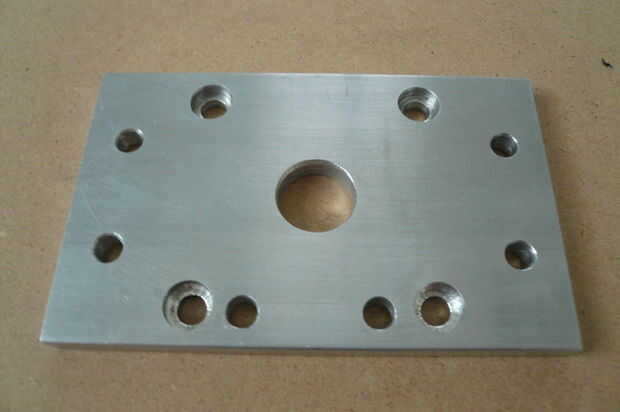

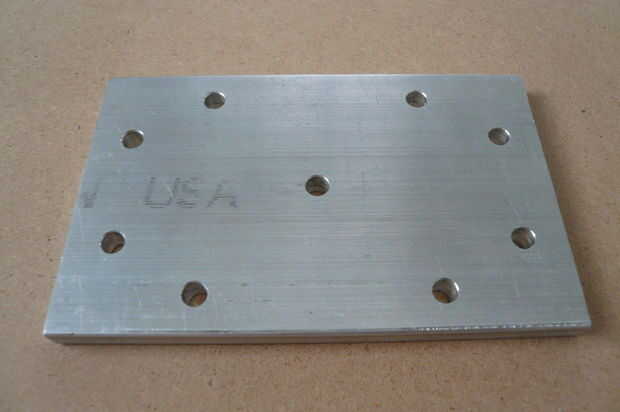

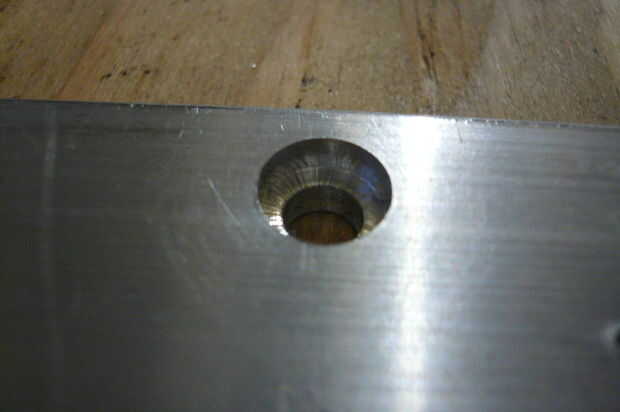

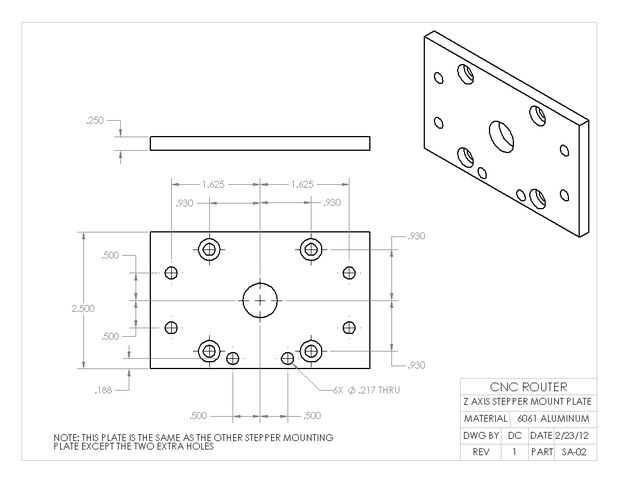

El placa de montaje del motor de pasos es un nombre inteligente para la placa que monta el motor paso a paso.  Esta parte ha sido diseñada para ser universal de la máquina y tendrá que hacer 5 de estas piezas.  Esta parte se hace de la acción plana de aluminio 2.5" de ancho y 1/4" densamente.  Esto es un gran punto de partida para este proyecto porque usted tiene que utilizar todas las herramientas necesarias para la construcción de esta máquina y es una pieza bastante simple.  Primero se corta 5 piezas una longitud de 4" entonces usted necesita poner los orificios utilizando dykem, un escribano y una escuadra de combinación. Yo no hice esto para esta parte porque un amigo, que convierte un pequeño molino en CNC, me hecho un jig.  Incluso si usted no conoce a alguien que puede hacer esto recomiendo hacer primero una plantilla.  Para hacer esta solo pone todos sus agujeros y taladro que ellos todos el mismo tamaño, un tamaño que usted tiene una transferencia punzón para.  Será tu referencia para todas las 5 partes y te trasladaremos a perforar los agujeros para las placas.  Esto le ahorrará mucho tiempo y esfuerzo.  Una vez que se encuentran todos los agujeros con el taladro de perforación de transferencia a los tamaños indicados en el dibujo, siguiendo mi guía líneas de perforación buena.  Para el contador de pedacito aburrido ajuste la profundidad en taladro usando los topes de la máquina.  Hacer un agujero de diámetro contador de prueba primero y comprobar la profundidad con un M5 socket cabeza baja tornillo de cabeza.  Necesita la cabeza del tornillo por debajo de la superficie de la pieza.  Todas las cinco partes son básicamente iguales excepto por la placa que monta los pasos del eje z.  Que placa tiene dos agujeros adicionales para montarlo en la placa del eje z, que se muestran en el segundo dibujo.

Como nota al margen, en este punto se debe también hacer la plantilla para el montaje de pórtico, paso 16.  Esto ayudará a muchas de las partes como usted construir.
