DIY CNC y construcción de un kit asequible de CNC

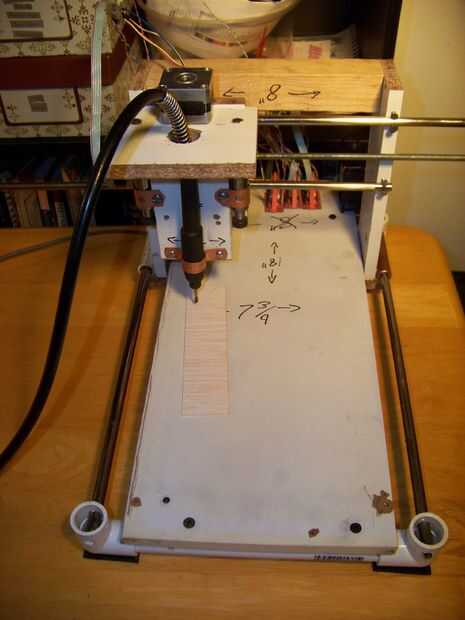

siempre he soñado tener una CNC y ventana de compras todo el tiempo en internet. Finalmente, descubrí Instructables y hecho mi propias para compartir con los demás. Noventa por ciento de mis piezas fueron adquirida de cosas basura o no utilizados. No se ve bonito pero funciona. El primer CNC fue publicado el concurso de fotografía "Lo hice". Desmonté para mejorar en mi primer diseño y espero Ayude a otras personas. Este CNC particular creo que es la manera más fácil y más barata que personas pueden hacerlo ellos mismos.

Domo * pes (desarrollado paso a paso Motor placa Arduino.) Prueba preliminar antes de casa de tablero pcb.

Domo * pes (desarrollado paso a paso Motor placa Arduino)

Video de CNC corte madera ojo de pájaro vista de trazador de pluma

Partes:

• Tablero de partículas laminado o cualquier madera de superficie plana lisa es fácil de trabajar con. He utilizado un mueble de baño antiguo.; a ferretería
• dos pies del 1/2 pulgadas PVC Pipe; $ ferretería
• cuatro codos de 1/2 pulgadas PVC; $4 a Ferreterias
• un pie de 1/4 de pulgada PVC de la pipa; $1 a ferretería
• seis pulgadas de 1/4 pulgada de cobre de la pipa; $ a Ferreterias
• dos 1/4 pulgada x 20 roscado barra y tres tuercas a coincidir; $10 a Ferreterias
• Colgadores de tubería de cobre; $2 a Ferreterias
• Manguera de línea de gas que se adapta perfectamente a la varilla roscada; $3/ pies a tienda
• puñado de tornillos y tuercas y pernos
• grapas de 4 datos: $1 a ferretería
• pegamento: pegamento del gorila, Super Glue
• Espuma de artesanía; $.50 en Hobby Lobby

Herramientas:

• Sierra para cortar madera
• Cortador de tubos
• Destornillador
• Nivel
• Cinta métrica y regla
• Lápiz y rotulador
• Taladro y brocas

Software de CNC DIY
