Paso 3: Calcular los valores de resistencia
En este paso, te mostraré cómo calcular el valor de las resistencias. Antes de que se puede calcular el valor, hay tres cosas que usted necesita saber.
La tensión de los LED. En hojas de datos esto es marcado a menudo como Vf. Para el LED blanco blanco y caliente, normalmente es 3.4 a 3.6 volts.
La corriente directa de la LED. En hojas de datos esto es marcado a menudo como si. La corriente directa varía mucho de un LED a LED. LED que tiene un brillo de 1000mcd a 20000mcd generalmente tiene una corriente directa de 20 mA. Sin embargo esto no es siempre el caso. Siempre debe comprobar las especificaciones de su LED.
La tensión de alimentación del circuito intire. Utilicé un adaptador de la verruga de la pared de 12V.

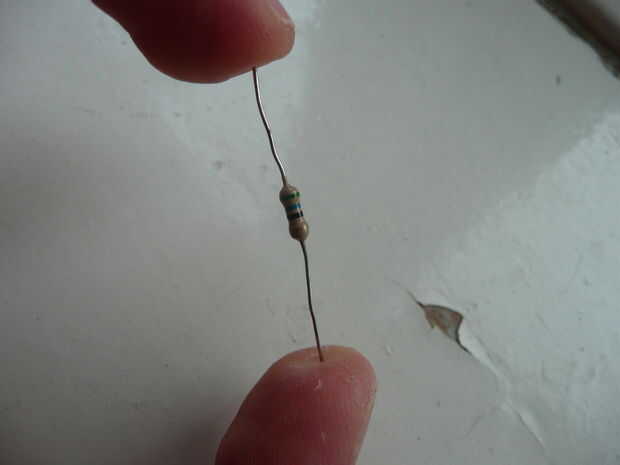

Yo uso ledcalc.com para calcular la resistencia de los resistores.
Para calcular el valor de la resistencia, simplemente escriba la tensión, corriente directa, la tensión de alimentación y cuantos LEDs quieres. La calculadora recomienda una resistencia de 56 ohm al usar LEDs de 100 mA en serie con la tensión de alimentación de 12V.

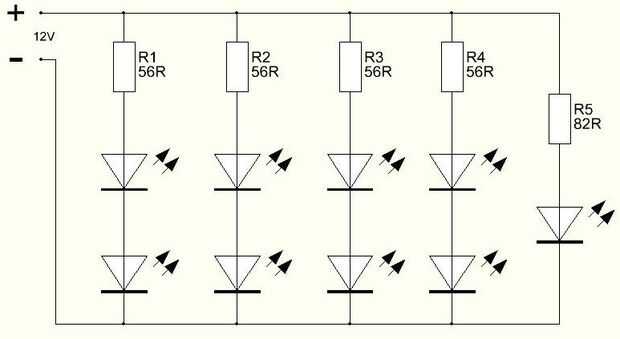

Nota: los valores de resistencia se muestra en el esquema a continuación son para los LEDs de 100 mA 5-chips que utilizo en este proyecto solamente. Si usas LEDs diferentes que hacer, debe usar ledcalc.com para calcular la resistencia adecuada.
