Paso 8: Hacerla luz sensible
Aquí está un video que muestra el iluminador de cobre estilo LED pintura con este sensor de luz en acción.
El sensor se ha ajustado para que cuando se apaga la luz del techo, la barra de luces se enciende.
Nota: desde el punto de 22:00 y 00:48, es intermitente porque estoy agitando una pequeña linterna sobre el sensor de luz.

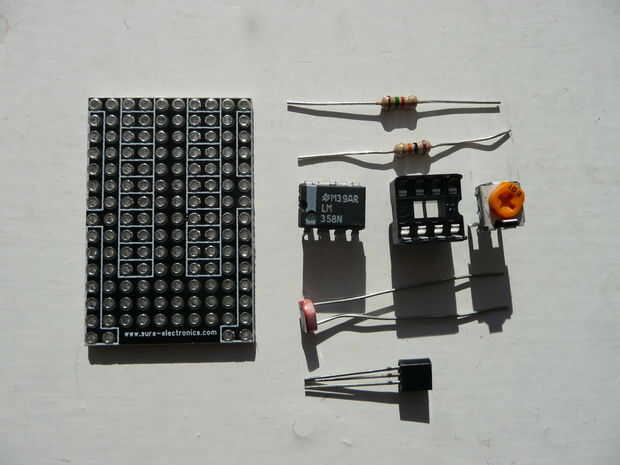

Aquí es lo que necesita para hacerlo.

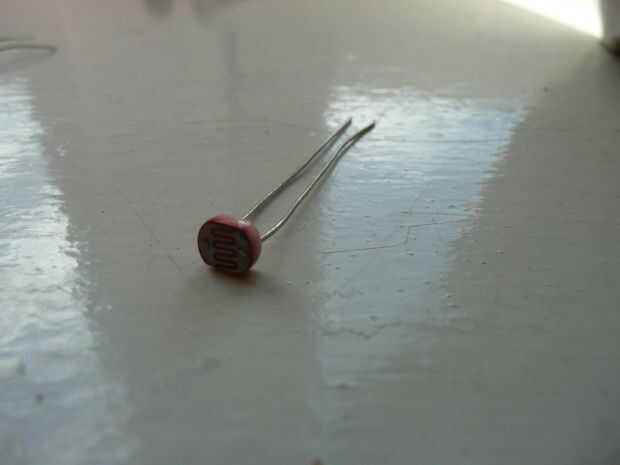

- Una LDR. También conocida como photoresistor, fotocélula o celda CdS.
- Una baja LM358N OpAmp dual de la energía.
- Un zócalo DIP de 8 pines para el OpAmp. Esto no es estrictamente necesario, pero es recomendado
- Un resistor de 10kohm.
- Un resistor de 10kohm 1. Este resistor se utiliza para limitar la corriente pasando por la base del transistor. Puede ser la resistencia de este resistor de 10kohm 1. El transistor no le importa.
- Un potenciómetro de 10kohm. También puede ser un potenciómetro normal.
- Un transistor NPN. Este proyecto sólo requiere simple encendido/apagado, por lo que casi que cualquier transistor NPN hará. Estos son algunos ejemplos de algunos de los transistores, se puede utilizar: 2N2222, BC337, S8050, BD139 y muchos otros. Chequeen el datasheet de tu transistor para asegurarse, de que puede manejar la energía necesaria para su accesorio. Mi circuito usa un poco menos de 500 miliamperios, así que usé un BC337 porque ya tenía algunos ahí.

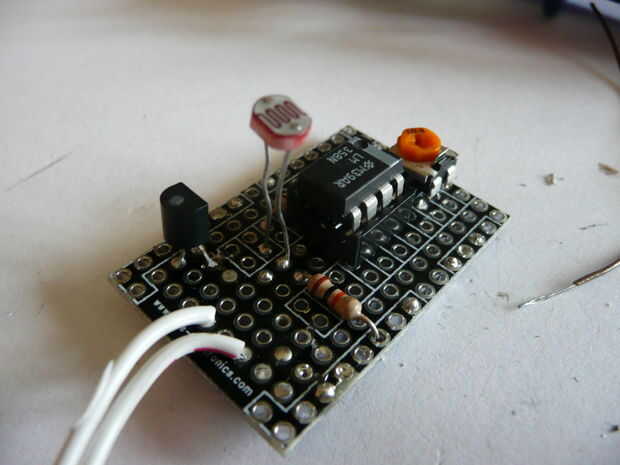

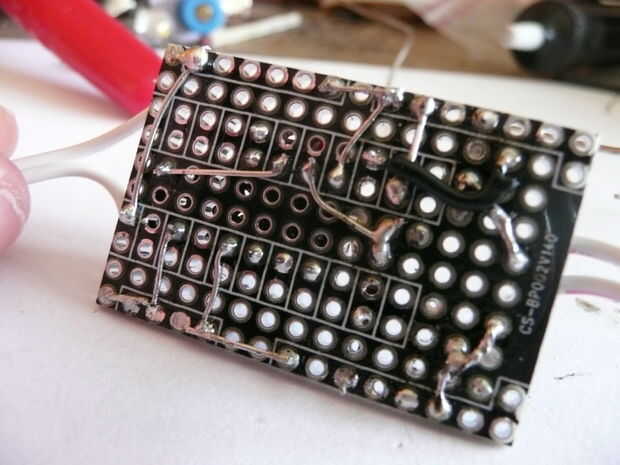

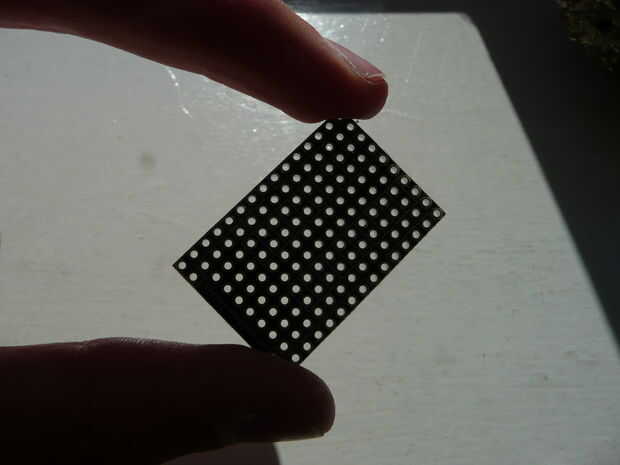

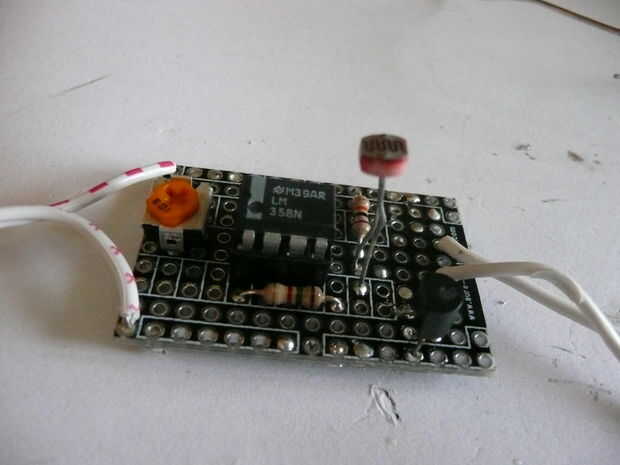

- Un pequeño PCB para todos los componentes en la soldadura.

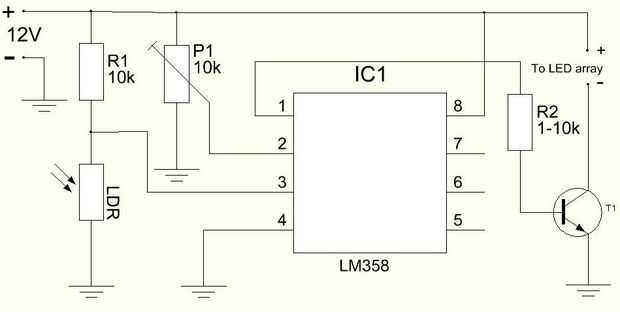

El esquema es bastante sencillo.
Se puede controlar a qué intensidad se enciende girando el potenciómetro.
